Datasheet下载- 型号： DL5253B-TP
- 制造商： MCC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DL5253B-TP由MCC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DL5253B-TP价格参考。MCCDL5253B-TP封装/规格：未分类， 暂无。您可以下载DL5253B-TP参考资料、Datasheet数据手册功能说明书，资料中有DL5253B-TP 详细功能的应用电路图电压和使用方法及教程。
DL5253B-TP 是 Micro Commercial Co（MCC）推出的单齐纳二极管，标称稳压值为13V（典型值），功率为500mW（DO-35封装），具有±5%电压容差和低动态阻抗特性。其典型应用场景包括： 1. 低压直流稳压与基准源：在小电流、低成本电路中（如传感器供电、MCU复位电路、模拟前端偏置）提供稳定参考电压； 2. 过压保护与钳位：与TVS或串联限流电阻配合，用于IC输入/输出端的瞬态电压钳位（如I²C总线、按键检测电路），防止ESD或浪涌损坏； 3. 电源反馈与误差检测：在简易线性稳压器（如78Lxx配套电路）或开关电源的辅助反馈回路中作电压采样基准； 4. LED恒流偏置与限幅：在简单LED驱动电路中设定基准电压，辅助实现恒流控制； 5. 工业与消费类电子：广泛应用于家电控制板、充电器次级侧电压监测、电表、温控器等对成本敏感、功耗较低的嵌入式系统。 注意：该器件为通用型齐纳二极管，不适用于高精度或大电流稳压场合（建议工作电流1–20mA），且需注意DO-35封装的散热限制。设计时应结合温度系数（约−1.5mV/°C）评估温漂影响。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 25V 500MW MINIMELF稳压二极管 500mW 25V |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | Micro Commercial Components (MCC) |
| 产品手册 | |

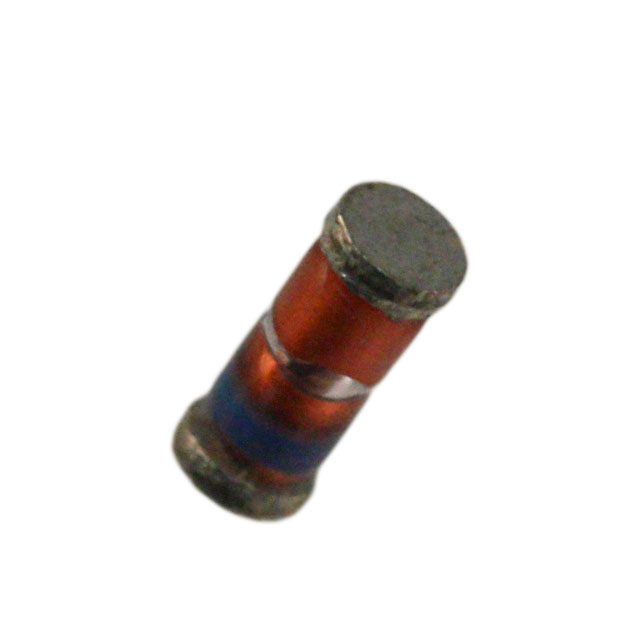

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,Micro Commercial Components (MCC) DL5253B-TP- |
| 数据手册 | |
| 产品型号 | DL5253B-TP |
| 不同If时的电压-正向(Vf) | 1.1V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 19V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24932 |
| 产品目录绘图 |
|
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | 迷你型 MELF |
| 其它名称 | DL5253B-TPMSDKR |
| 功率-最大值 | 500mW |
| 功率耗散 | 500 mW |
| 包装 | Digi-Reel® |
| 商标 | Micro Commercial Components (MCC) |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | DO-213AC |
| 封装/箱体 | MiniMelf |
| 工作温度 | -65°C ~ 175°C |
| 工厂包装数量 | 2500 |
| 最大反向漏泄电流 | 100 nA |
| 最大工作温度 | + 175 C |
| 最大齐纳阻抗 | 35 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 25V |
| 电压容差 | 5 % |
| 电压温度系数 | 0.089 %/C |
| 系列 | DL525 |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 35 欧姆 |
| 齐纳电压 | 25 V |
