Datasheet下载- 型号： AD745KR-16-REEL7
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD745KR-16-REEL7由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD745KR-16-REEL7价格参考。AnalogAD745KR-16-REEL7封装/规格：未分类， 暂无。您可以下载AD745KR-16-REEL7参考资料、Datasheet数据手册功能说明书，资料中有AD745KR-16-REEL7 详细功能的应用电路图电压和使用方法及教程。
AD745KR-16-REEL7是Analog Devices Inc.（ADI）推出的高性能JFET输入运算放大器，采用16引脚SOIC封装（REEL7表示卷带包装）。其核心特性包括：低输入偏置电流（典型值25 fA）、宽带宽（36 MHz增益带宽积）、低噪声（10 nV/√Hz）、高共模抑制比（CMRR > 90 dB）及优异的直流精度（输入失调电压≤1.5 mV，温漂≤10 µV/°C）。 该器件适用于对精度、低漏电和高输入阻抗要求严苛的仪器仪表与精密模拟前端场景，典型应用包括： • 高阻抗传感器信号调理（如pH电极、光电二极管跨阻放大、压电传感器接口）； • 精密数据采集系统（DAQ）中的前端缓冲与增益级，尤其适合16位及以上分辨率ADC驱动； • 医疗设备（如ECG/EEG生物电放大器）中微弱生理信号的低噪声、低干扰放大； • 自动测试设备（ATE）中的基准电压缓冲、可编程增益放大器（PGA）输入级； • 高精度工业过程控制环路（如4–20 mA接收电路、热电偶冷端补偿电路）。 需注意：AD745为双电源供电（±4.5 V至±18 V），不支持单电源轨至轨工作，设计时应确保输入共模电压在规定范围内，并注意PCB布局以抑制JFET输入级对杂散电容和漏电流的敏感性。 （字数：398）
| 参数 | 数值 |
| -3db带宽 | 20MHz |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC OPAMP JFET 20MHZ 16SOIC |
| 产品分类 | Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

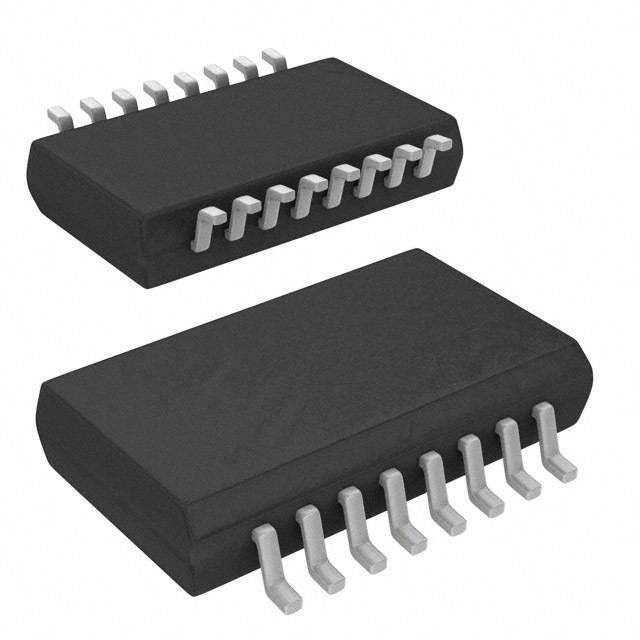

| 产品图片 |
|
| 产品型号 | AD745KR-16-REEL7 |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30008http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26202 |
| 供应商器件封装 | 16-SOIC W |
| 其它名称 | AD745KR-16-REEL7-ND |
| 包装 | 带卷 （TR） |
| 压摆率 | 12.5 V/µs |
| 增益带宽积 | 20MHz |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | 0°C ~ 70°C |
| 放大器类型 | J-FET |
| 标准包装 | 400 |
| 电压-电源，单/双 (±) | 9.6 V ~ 36 V， ±4.8 V ~ 18 V |
| 电压-输入失调 | 100µV |
| 电流-电源 | 8mA |
| 电流-输入偏置 | 150pA |
| 电流-输出/通道 | 40mA |
| 电路数 | 1 |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2245193153001http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2245193159001 |
| 输出类型 | - |
