Datasheet下载- 型号： LNK6776V
- 制造商： Power Integrations
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LNK6776V由Power Integrations设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LNK6776V价格参考。Power IntegrationsLNK6776V封装/规格：未分类， 暂无。您可以下载LNK6776V参考资料、Datasheet数据手册功能说明书，资料中有LNK6776V 详细功能的应用电路图电压和使用方法及教程。
LNK6776V 是 Power Integrations 推出的高集成度、高能效离线式 AC-DC 转换器（属于 PMIC 类别），采用增强型封装（eSOP-12），内置 725 V 高压 MOSFET 和恒流/恒压（CC/CV）控制电路，支持准谐振（QR）模式，无需光耦即可实现初级侧稳压。 其典型应用场景包括： ✅ 小功率通用适配器：如手机充电器（5–12 W）、蓝牙耳机/音箱电源、智能穿戴设备充电器； ✅ IoT 与智能家居终端：Wi-Fi/ Zigbee 模块、智能灯控开关、传感器节点等对尺寸、效率和待机功耗（<30 mW）要求严苛的设备； ✅ 工业与家电辅助电源：电表、PLC 模块、白色家电（空调/洗衣机）的主控板待机电源（+5 V 或 +3.3 V 输出）； ✅ LED 驱动电源：低功率非调光 LED 灯具、指示灯模块等对成本与可靠性敏感的应用。 该芯片支持宽输入电压范围（85–265 VAC），具备完善的保护功能（过温、过压、短路、开环保护），并满足全球能效标准（如 DOE VI、ERP Tier 2）。其初级侧反馈架构简化了设计，降低 BOM 成本与 PCB 面积，特别适用于空间受限、需快速量产的消费类与工业类嵌入式电源方案。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OFF-LINE SWITCH PWM 12DIP交流/直流转换器 Off-Line Switcher IC PSR LinkSwitch HP |
| 产品分类 | PMIC - AC-DC 转换器，离线开关集成电路 - IC |
| 品牌 | Power Integrations |
| 产品手册 | |

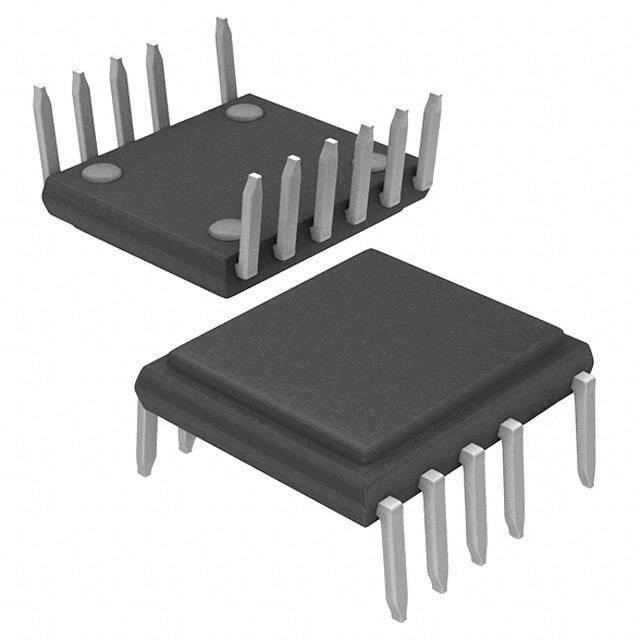

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,交流/直流转换器,Power Integrations LNK6776VLinkSwitch®-HP |
| 数据手册 | |
| 产品型号 | LNK6776V |
| 产品种类 | 交流/直流转换器 |
| 供应商器件封装 | eDIP-12 |
| 功率(W) | 34W |
| 包装 | 管件 |
| 商标 | Power Integrations |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 12-SDIP（0.412"，10.46mm）裸焊盘 |
| 封装/箱体 | eDIP-12B |
| 工作温度 | -40°C ~ 150°C |
| 工厂包装数量 | 48 |
| 开关频率 | 120 kHz to 136 kHz |
| 标准包装 | 48 |
| 电压-击穿 | 725V |
| 电压-输入 | 85 V ~ 265 VAC |
| 电压-输出 | - |
| 电源电流 | 1.6 mA |
| 类型 | Off Line Switcher |
| 输出功率 | 21 W |
| 输出电流 | 15 uA |
| 输出隔离 | 隔离 |
| 频率范围 | 120kHz ~ 136kHz |
