Datasheet下载- 型号： ELXS201VSN471MP30S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ELXS201VSN471MP30S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ELXS201VSN471MP30S价格参考。United Chemi-Con (UCC)ELXS201VSN471MP30S封装/规格：未分类， 暂无。您可以下载ELXS201VSN471MP30S参考资料、Datasheet数据手册功能说明书，资料中有ELXS201VSN471MP30S 详细功能的应用电路图电压和使用方法及教程。

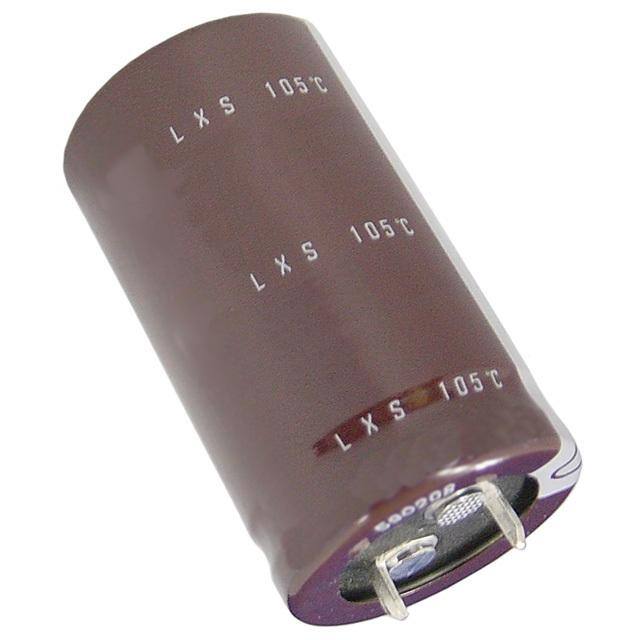

ELXS201VSN471MP30S是United Chemi-Con（尼吉康）生产的引线型铝电解电容器，其规格为：200V额定电压、470μF标称容量、±20%容差、Φ16mm×30mm尺寸（径向引线）、105℃额定工作温度、寿命长达5000小时（105℃）。该型号具备低阻抗、高纹波电流承受能力及优良的高温稳定性。 典型应用场景包括： - 工业电源系统：用于开关电源（SMPS）、变频器、PLC电源模块的输出滤波与储能，平抑整流后脉动电压； - 照明电子：LED驱动电源中的主滤波电容，满足宽温、长寿命要求； - 办公与工控设备：复印机、打印机、伺服驱动器等对可靠性要求较高的中功率电源次级滤波； - 新能源辅助电源：光伏逆变器、储能系统中的DC链路支撑电容（适用于非主功率路径或中低功率等级）； - 消费类电源适配器：高端电视、游戏主机等内置AC-DC电源的高压侧滤波环节。 需注意：该电容为有极性元件，不可反接；不适用于高频谐振、强浪涌或超低温（＜−40℃）环境。实际选型应结合纹波电流、散热条件及寿命折算（如85℃下寿命可达12000小时以上），并遵循厂商推荐的PCB布局与焊接规范。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 470UF 200V 20% SNAP铝质电解电容器-管理单元 470uF 200Volts Snap-In |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,United Chemi-Con ELXS201VSN471MP30SLXS |
| 数据手册 | |
| 产品型号 | ELXS201VSN471MP30S |
| 不同温度时的使用寿命 | 105°C 时为 5000 小时 |
| 产品 | General Purpose Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-管理单元 |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -25°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 25 C |
| 标准包装 | 200 |
| 测试频率 | 120 Hz |
| 电压额定值DC | 200 V |
| 电容 | 470 uF |
| 直径 | 22 mm |
| 端接类型 | Snap In |
| 管脚数量 | 2 |
| 类型 | - |
| 系列 | LXS |
| 纹波电流 | 1.54 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 30 mm |
| 阻抗 | - |
| 额定电压 | 200V |
| 高度-安装（最大值） | 1.280"（32.50mm） |
