Datasheet下载- 型号： 0505399001
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0505399001由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0505399001价格参考。Molex0505399001封装/规格：未分类， 暂无。您可以下载0505399001参考资料、Datasheet数据手册功能说明书，资料中有0505399001 详细功能的应用电路图电压和使用方法及教程。

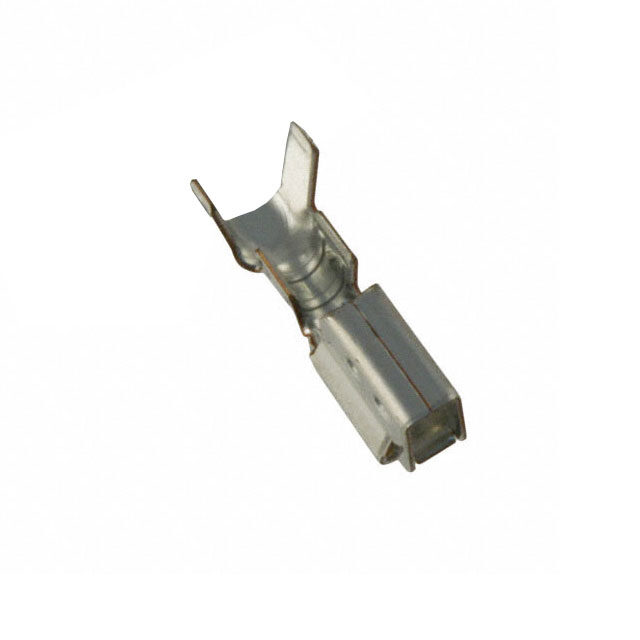

Molex LLC 的型号 0505399001 是一款矩形连接器用插针触头（Pin Contact），适用于压接式（Crimp）端接，常用于板对线（Board-to-Wire）或线对线（Wire-to-Wire）互连系统。该触头设计用于配合 Molex 系列小型化矩形连接器，如 Mini50、Micro50 或相关兼容系列（具体需参考对应连接器壳体规格），典型应用于空间受限、中等电流需求的电子设备中。 主要应用场景包括：汽车电子（如车身控制模块、传感器接口、照明系统）、工业自动化（PLC I/O 模块、人机界面HMI连接）、消费电子（打印机、扫描仪内部线缆互连）、医疗设备（便携式诊断仪器信号传输）以及通信设备（基站内部板级互联）。其镀金接触表面（通常为50μ"金镀层）确保低接触电阻与高插拔寿命（≥500次），支持0.33–0.5 mm²（22–20 AWG）导线，额定电流约7A（依实际应用条件而定）。 该触头不单独使用，须与匹配的绝缘位移连接器（IDC）或压接式连接器外壳（如0505390001系列壳体）及密封圈（可选）组合成完整连接器系统，以实现可靠信号或电源传输，并满足UL/CSA 认证要求。适用于需要稳定接触、抗振动、耐环境干扰的中端可靠性场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | 3.96 WTB TERM 505399001 |
| 产品分类 | 矩形连接器 - 触头 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0505399001 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 50539 |
| 其它名称 | 050539-9001 |
| 包装 | 带卷 （TR） |
| 引脚或插座 | 插口 |
| 标准包装 | 4,000 |
| 类型 | - |
| 线规 | 18-24 AWG |
| 触头端接 | 压接 |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 35µin （0.90µm） |
