产品简介：
ICGOO电子元器件商城为您提供VS-40L40CWPBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-40L40CWPBF价格参考。VishayVS-40L40CWPBF封装/规格：未分类， 暂无。您可以下载VS-40L40CWPBF参考资料、Datasheet数据手册功能说明书，资料中有VS-40L40CWPBF 详细功能的应用电路图电压和使用方法及教程。
VS-40L40CWPBF 是 Vishay Semiconductor Diodes Division 推出的一款双共阴极肖特基整流器阵列（40V/2×20A），采用 TO-247AD 封装，具备低正向压降（典型值仅 0.45V @ 20A）、高效率、零反向恢复损耗及优异热性能等特点。其主要应用场景包括： 1. 开关电源（SMPS）输出整流：广泛用于通信电源、服务器电源及工业电源的次级同步整流或DC-DC转换器中，提升能效并降低温升； 2. DC-DC 转换器与 POL（Point-of-Load）模块：适用于高频（如100kHz–1MHz）低压大电流应用，满足CPU/GPU供电等严苛动态响应需求； 3. 光伏逆变器与储能系统：在MPPT电路或电池充放电路径中用作高效续流/整流元件，减少功耗与散热设计负担； 4. LED 驱动电源与工业照明：支持高可靠性恒流输出，兼顾效率与EMI性能； 5. 汽车电子辅助电源：符合AEC-Q101（需确认具体批次认证），可用于车载DC-DC模块、车载充电机（OBC）辅助电源等非安全关键场景。 该器件凭借双通道集成结构节省PCB空间，共阴极配置便于并联均流与驱动简化，适用于对效率、功率密度和热管理要求较高的中高功率（≤500W）直流供电系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 40V 20A TO247AC |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

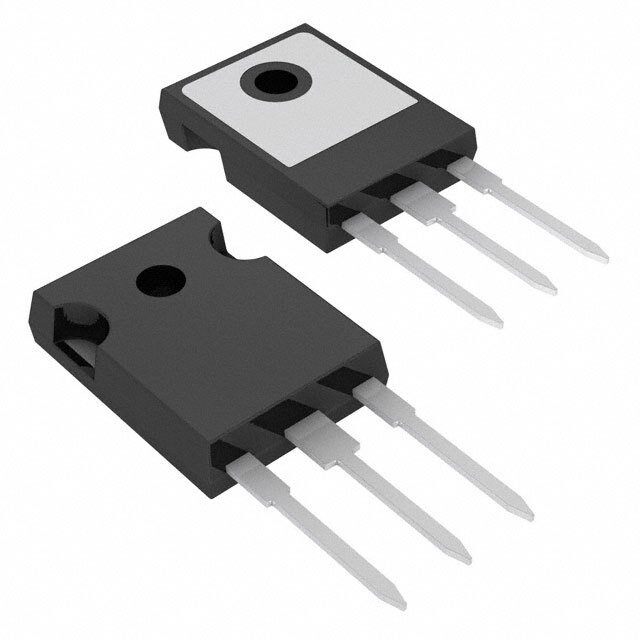

| 产品图片 |
|
| 产品型号 | VS-40L40CWPBF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 530mV @ 20A |
| 不同 Vr时的电流-反向漏电流 | 1.5mA @ 40V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 供应商器件封装 | TO-247AC |
| 其它名称 | *40L40CWPBF |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-247-3 |
| 标准包装 | 25 |
| 电压-DC反向(Vr)（最大值） | 40V |
| 电流-平均整流(Io)（每二极管） | 20A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
