Datasheet下载- 型号： VS-30CPQ035-N3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-30CPQ035-N3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-30CPQ035-N3价格参考。VishayVS-30CPQ035-N3封装/规格：未分类， 暂无。您可以下载VS-30CPQ035-N3参考资料、Datasheet数据手册功能说明书，资料中有VS-30CPQ035-N3 详细功能的应用电路图电压和使用方法及教程。
VS-30CPQ035-N3 是 Vishay Semiconductor Diodes Division 推出的一款双共阴极肖特基整流器阵列（30A，35V），采用 TO-247AD 封装。其核心优势在于低正向压降（典型值仅 0.45V @ 15A/25°C）、高效率、零反向恢复损耗及优异的热性能。 典型应用场景包括： • 开关电源（SMPS）次级整流：广泛用于通信设备、服务器和工业电源中DC-DC转换器的低压大电流输出整流，显著提升能效并减少散热需求； • DC/DC模块与POL（Point-of-Load）转换器：适用于FPGA、ASIC、CPU等数字负载的供电系统，满足高功率密度与低电压（如3.3V、5V、12V）整流要求； • 太阳能逆变器辅助电源：在MPPT控制器或栅极驱动电源中用作高效同步整流替代方案； • 电池管理系统（BMS）与UPS：用于充放电回路中的防反接及高效整流； • LED驱动电源：在恒流驱动电路中实现低损耗直流输出整流。 该器件具备高浪涌电流能力（IFSM = 220A）、符合AEC-Q101标准（部分批次），亦适用于部分车规级辅助电源设计。其双二极管共阴结构便于构建全波整流或并联扩容，简化PCB布局。需注意合理设计散热（建议使用足够铜面积或散热器），以维持结温低于150°C，确保长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 30A 35V TO-247AC |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

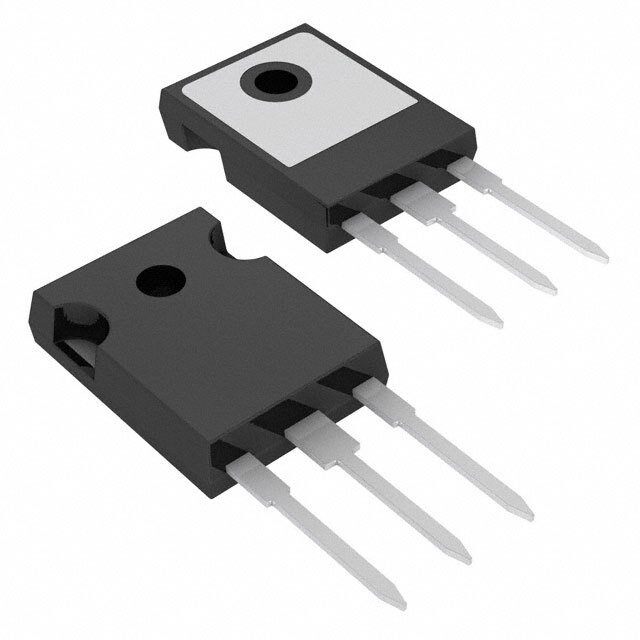

| 产品图片 |
|
| 产品型号 | VS-30CPQ035-N3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 680mV @ 30A |
| 不同 Vr时的电流-反向漏电流 | 1.75mA @ 35V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 供应商器件封装 | TO-247AC |
| 其它名称 | VS-30CPQ035-N3GI |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-247-3 |
| 标准包装 | 25 |
| 电压-DC反向(Vr)（最大值） | 35V |
| 电流-平均整流(Io)（每二极管） | 30A |
| 速度 | * |
