Datasheet下载- 型号： TFL0816-2N2
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供TFL0816-2N2由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 TFL0816-2N2价格参考。SUSUMU INTERNATIONALTFL0816-2N2封装/规格：未分类， 暂无。您可以下载TFL0816-2N2参考资料、Datasheet数据手册功能说明书，资料中有TFL0816-2N2 详细功能的应用电路图电压和使用方法及教程。

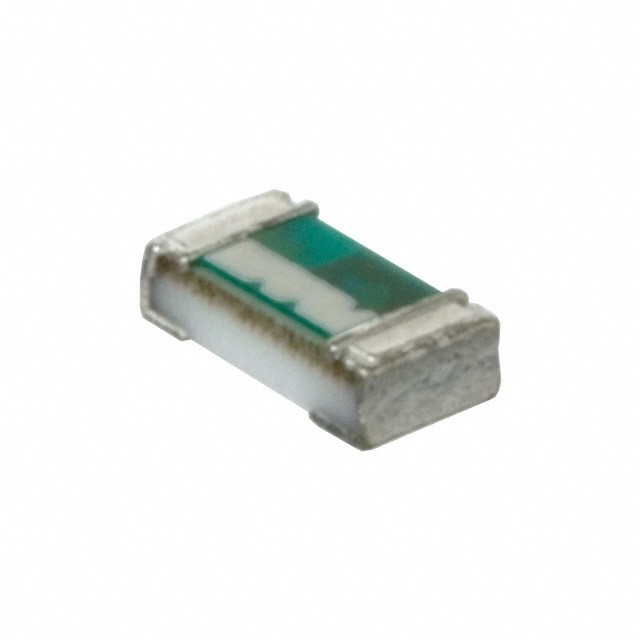

Susumu TFL0816-2N2 是一款超小型、高精度的固定绕线电感器（标称电感值2.2 nH，公差±0.3 nH），采用0816（即0.8×1.6 mm）超薄封装，具备低直流电阻（典型值0.025 Ω）、高Q值及优异高频特性。其主要应用场景集中于高频、小信号、高稳定性要求的射频（RF）电路中，包括： 1. 智能手机与5G通信模块：用于Wi-Fi 6/6E（2.4/5/6 GHz）、蓝牙（2.4 GHz）、LTE/5G Sub-6 GHz前端的匹配网络、谐振回路及天线调谐； 2. 射频功率放大器（PA）输出匹配：在2–6 GHz频段提供精准阻抗匹配，提升功率效率与线性度； 3. 射频收发器（Transceiver）与LNA输入匹配：保障微弱信号接收灵敏度与噪声性能； 4. 高频滤波与VCO调谐回路：配合电容构成LC谐振单元，支持频率稳定与相位噪声优化。 该器件特别适用于空间受限的移动终端，如旗舰手机、可穿戴设备及物联网模组，对温度稳定性（-55℃~+125℃）、长期可靠性及量产一致性要求严苛的应用场景。不适用于大电流或电源滤波等功率电感用途。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 150 毫欧最大 |
| 描述 | INDUCTOR 2.2NH +/-0.2NH 0603 |
| 产品分类 | 固定值电感器 |
| 品牌 | Susumu |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | TFL0816-2N2 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TFL |
| 不同频率时的Q值 | 20 @ 300MHz |
| 产品目录绘图 |
|
| 供应商器件封装 | 0603（1608 Metric） |
| 其它名称 | 408-1029-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.063" 长 x 0.031" 宽（1.60mm x 0.80mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±0.2nH |
| 封装/外壳 | 0603（1608 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 10 |
| 电感 | 2.2nH |
| 电流-饱和值 | - |
| 类型 | 薄膜 |
| 频率-测试 | 200MHz |
| 频率-自谐振 | 6GHz |
| 额定电流 | 800mA |
| 高度-安装（最大值） | 0.022"（0.55mm） |
