Datasheet下载- 型号： SN74ALS564BDW
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74ALS564BDW由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74ALS564BDW价格参考。Texas InstrumentsSN74ALS564BDW封装/规格：未分类， 暂无。您可以下载SN74ALS564BDW参考资料、Datasheet数据手册功能说明书，资料中有SN74ALS564BDW 详细功能的应用电路图电压和使用方法及教程。
SN74ALS564BDW 是德州仪器（Texas Instruments）推出的高速双极型（ALS系列）八路D型透明锁存器/边沿触发触发器，带三态输出和输出使能控制。其典型应用场景包括： - 总线接口与数据缓冲：利用其三态输出和独立的输出使能（OE̅）引脚，可实现多器件共享数据总线，常用于老式工业控制系统、嵌入式主板或8位/16位微处理器系统（如Z80、8085、68000等）中作地址锁存或数据暂存。 - 时序控制与状态保持：作为正边沿触发的D触发器，适用于需要同步采样输入信号的场合，如数字仪表的显示驱动锁存、A/D转换结果暂存、脉冲计数器的状态寄存、状态机中的寄存单元等。 - 噪声敏感环境下的可靠逻辑设计：ALS系列具有较宽的噪声容限和较快的传播延迟（典型tPD ≈ 12 ns），适合对速度与抗干扰有一定要求的工业控制板、通信基带电路及测试设备中。 - 兼容性升级替代：常用于替换早期TTL（如74LS564）或作为74F/AS系列的低成本替代，在维持原有PCB布局前提下提升驱动能力与稳定性。 需注意：该器件为CMOS/TTL混合输入兼容，但功耗较高、已停产多年，现多用于军工、航天或工业设备的维护升级场景，新设计建议选用TI的现代低功耗逻辑系列（如74LVC）并配合电平转换方案。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |

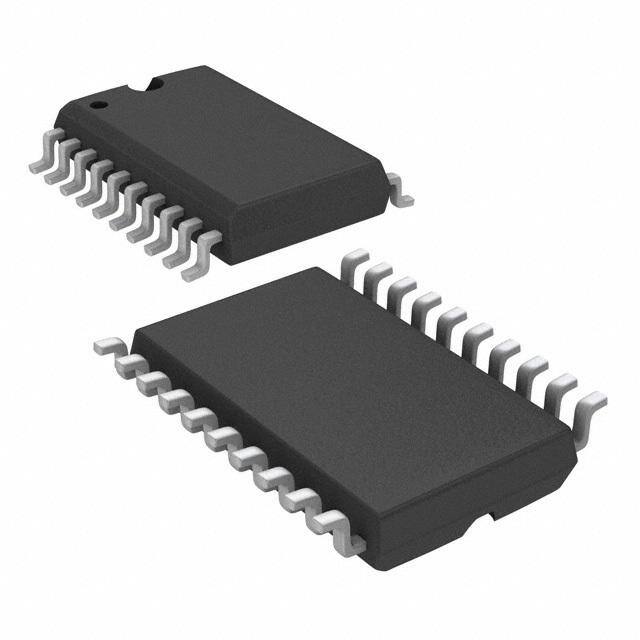

| 描述 | IC D-TYPE POS TRG SNGL 20SOIC触发器 Octal D-Ty Edge-Trig F-F W/3-State Otpt |
| 产品分类 | 逻辑 - 触发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,触发器,Texas Instruments SN74ALS564BDW74ALS |
| 数据手册 | |
| 产品型号 | SN74ALS564BDW |
| 不同V、最大CL时的最大传播延迟 | 14ns @ 5V，50pF |
| 产品种类 | 触发器 |
| 传播延迟时间 | 14 ns |
| 低电平输出电流 | 24 mA |
| 元件数 | 1 |
| 其它名称 | 296-5066-5 |
| 功能 | 标准 |
| 包装 | 管件 |
| 单位重量 | 500.700 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 20-SOIC（0.295"，7.50mm 宽） |
| 封装/箱体 | SOIC-20 Wide |
| 工作温度 | 0°C ~ 70°C （TA） |
| 工厂包装数量 | 25 |
| 最大工作温度 | + 70 C |
| 最小工作温度 | 0 C |
| 极性 | Inverting |
| 标准包装 | 25 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 2.6mA，24mA |
| 电流-静态 | 18mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路数量 | 8 |
| 类型 | D 型 |
| 系列 | SN74ALS564B |
| 触发器类型 | 正边沿 |
| 输入电容 | - |
| 输入类型 | TTL |
| 输入线路数量 | 3 |
| 输出类型 | 三态， 反相 |
| 输出线路数量 | 1 |
| 逻辑类型 | D-Type Edge Triggered Flip-Flop |
| 逻辑系列 | ALS |
| 频率-时钟 | 30MHz |
| 高电平输出电流 | - 2.6 mA |
