Datasheet下载- 型号： SJ-3523N
- 制造商： CUI/STACK INCORPORATED
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SJ-3523N由CUI/STACK INCORPORATED设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SJ-3523N价格参考。CUI/STACK INCORPORATEDSJ-3523N封装/规格：未分类， 暂无。您可以下载SJ-3523N参考资料、Datasheet数据手册功能说明书，资料中有SJ-3523N 详细功能的应用电路图电压和使用方法及教程。
CUI Inc. 的 SJ-3523N 属于音频连接器套管（Jack Sleeve / Switch Sleeve）类部件，实为一款3.5mm立体声开关型插孔（Switched 3.5mm Stereo Jack Receptacle），带常开（NO）或常闭（NC）机械式检测开关。其典型应用场景包括： 1. 便携式音视频设备：如蓝牙耳机充电盒、智能音箱、翻译机等，用于检测耳机是否插入——插入时触发开关，自动暂停播放/关闭扬声器输出，拔出后恢复外放，实现“即插即用”音频路由切换。 2. 专业音频设备接口保护与状态反馈：在调音台、录音笔、会议系统主机中，作为前端音频输入/输出接口，配合开关信号向主控MCU提供物理连接状态，防止误操作或空载输出。 3. 工业人机交互终端：如医疗监护仪、车载信息娱乐系统、POS机等需兼顾音频提示与可靠性设计的场景，利用其IPX0级防护结构和镀金触点，保障长期插拔（≥5,000次）下的接触稳定性与低接触电阻（＜50mΩ）。 4. 教育/消费类电子DIY模块：因引脚兼容标准PCB布局且支持通孔焊接（THT），常被用于开发板扩展接口（如Raspberry Pi音频子板），便于教学演示热插拔识别逻辑。 需注意：SJ-3523N本身为无源机械开关组件，不集成ESD防护或模拟信号调理功能，实际应用中建议在PCB端添加TVS二极管及RC滤波以提升抗干扰能力。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN AUDIO JACK 3.5MM STEREO |
| 产品分类 | 套管 - 音频连接器 |
| 品牌 | CUI Inc |
| 数据手册 | |

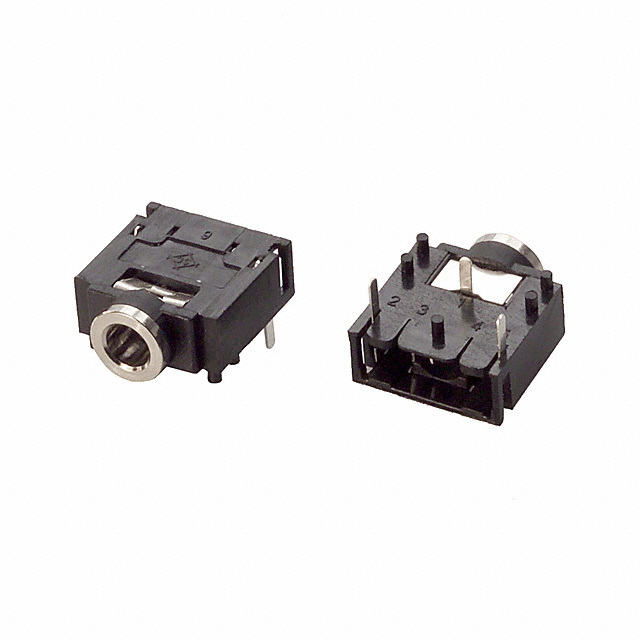

| 产品图片 |
|
| 产品型号 | SJ-3523N |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 信号线 | 立体声 |
| 公母 | 母头 |
| 其它名称 | CP-3523N |
| 内部开关 | 不包括开关 |
| 包装 | - |
| 外壳材料 | 塑料 |
| 外壳颜色 | 黑 |
| 安装类型 | 通孔，直角 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -25°C ~ 85°C |
| 插头/配接插头直径 | 3.50mm（0.141"，1/8"，迷你型插头）- 耳机 |
| 标准包装 | 500 |
| 特性 | - |
| 电压-额定 | 12VDC |
| 端接 | 焊接 |
| 触头材料 | 铜合金 |
| 触头材料-镀层 | 银 |
| 连接器类型 | 电话插孔 |
| 针脚/触头数 | 3 导线，3 触点 |
| 颜色-触头 | 黑 |
| 额定电流 | 1A |
