Datasheet下载- 型号： RS1PDHE3/84A
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1PDHE3/84A由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1PDHE3/84A价格参考。VishayRS1PDHE3/84A封装/规格：未分类， 暂无。您可以下载RS1PDHE3/84A参考资料、Datasheet数据手册功能说明书，资料中有RS1PDHE3/84A 详细功能的应用电路图电压和使用方法及教程。
RS1PDHE3/84A 是 Vishay Semiconductor Diodes Division 推出的一款高性能表面贴装（SMD）单硅整流二极管，采用 SOD-123HE 封装，具有 1A 平均整流电流、600V 反向重复峰值电压（VRRM）、低正向压降（典型值约 1.05V @ 1A）及快速恢复特性（trr ≈ 500ns）。 其主要应用场景包括： - 开关电源（SMPS）次级整流：适用于适配器、LED驱动器、工业电源等中低功率（≤15W）AC-DC转换电路，兼顾效率与温升控制； - DC-DC 转换器续流/输出整流：在反激式（Flyback）、Buck 等拓扑中作为高频整流元件，快速恢复特性可降低开关损耗； - 消费电子与家电电源模块：如机顶盒、路由器、白色家电控制板中的桥式整流后级或辅助电源整流； - 工业控制与仪表电源：满足UL/cUL 认证（符合 IEC 62368-1），适用于对可靠性、小型化和热性能有要求的嵌入式电源设计。 该器件具备高浪涌电流能力（IFSM=30A）、良好的热稳定性（Tj最高150°C）及AEC-Q200兼容性（部分批次），亦可用于车载信息娱乐系统等严苛环境的非安全关键电源路径。其SOD-123HE封装节省PCB空间，支持自动化贴片生产，适合高密度、低成本量产应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 200V 1A DO220AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |
| 产品图片 | |

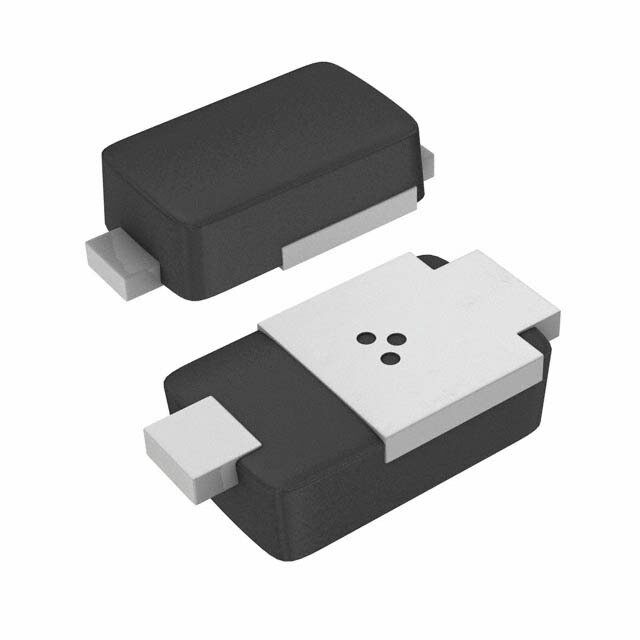

| 产品型号 | RS1PDHE3/84A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | eSMP™ |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 9pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 200V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-220AA（SMP） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-220AA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 200V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
