Datasheet下载- 型号： RS1PB-E3/84A
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1PB-E3/84A由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1PB-E3/84A价格参考。VishayRS1PB-E3/84A封装/规格：未分类， 暂无。您可以下载RS1PB-E3/84A参考资料、Datasheet数据手册功能说明书，资料中有RS1PB-E3/84A 详细功能的应用电路图电压和使用方法及教程。
RS1PB-E3/84A 是 Vishay Semiconductor Diodes Division 推出的一款高性能通用硅整流二极管，属于“二极管 - 整流器 - 单”类别。其主要参数包括：最大反向重复峰值电压（VRRM）为100 V，平均整流输出电流（IO）达1 A，正向压降低至约1.3 V（IF = 1 A），反向漏电流小（IR ≤ 5 µA @ VR = 100 V），并采用紧凑的SMA（DO-214AC）表面贴装封装，具备良好的热性能与可靠性。 该器件典型应用于中小功率AC-DC转换场景，如：开关电源（SMPS）中的次级整流、适配器/充电器输入整流桥的单臂替代、LED驱动电源中的输入整流、工业控制板及消费类电子（如机顶盒、路由器、小家电）的辅助电源整流电路。其1 A额定电流与100 V耐压平衡了效率与成本，适合中低压、中等电流需求场合；SMA封装便于自动化贴片生产，节省PCB空间，适用于高密度布局设计。 此外，该二极管具有良好的浪涌电流承受能力（IFSM = 30 A），可应对开机瞬态冲击，提升系统鲁棒性；符合AEC-Q101（部分批次）及RoHS标准，亦可用于部分车载信息娱乐系统的非安全关键辅助电源模块。不推荐用于高压（>100 V）或高频（>100 kHz）PFC主路，但作为通用整流元件，在成本敏感、可靠性要求适中的中低端电源设计中具有广泛应用价值。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 100V 1A DO220AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

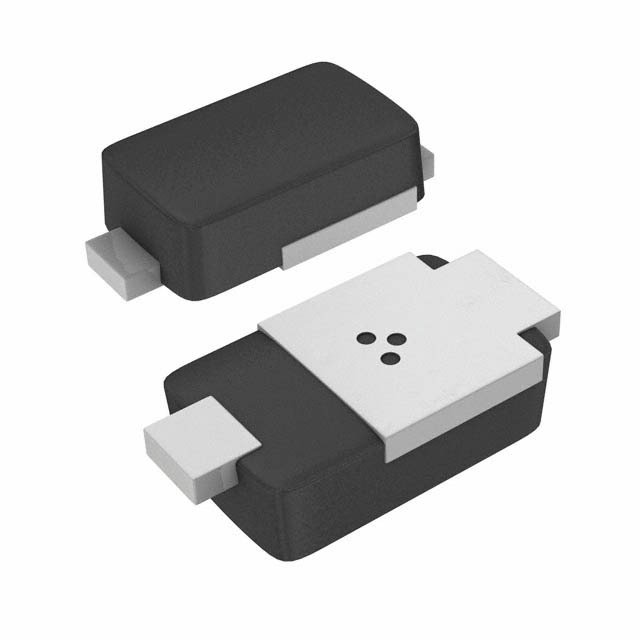

| 产品图片 | |
| 产品型号 | RS1PB-E3/84A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | eSMP™ |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 9pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 100V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-220AA（SMP） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-220AA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
