Datasheet下载- 型号： RNF18FAD80K6
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RNF18FAD80K6由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RNF18FAD80K6价格参考。STACKPOLE ELECTRONICS INC.RNF18FAD80K6封装/规格：未分类， 暂无。您可以下载RNF18FAD80K6参考资料、Datasheet数据手册功能说明书，资料中有RNF18FAD80K6 详细功能的应用电路图电压和使用方法及教程。
RNF18FAD80K6 是 Stackpole Electronics Inc. 推出的一款通孔式金属膜电阻器（轴向引线），阻值为80.6 kΩ（标注“80K6”即80.6 kΩ），精度±1%，功率额定值为0.25 W（1/4 W），TCR ±100 ppm/°C，符合RoHS标准。 该电阻适用于对稳定性、噪声和精度有一定要求的中低功耗模拟与混合信号电路。典型应用场景包括： - 精密分压与基准电压设置：如电源反馈网络（开关电源TL431等）、ADC/DAC参考分压； - 信号调理电路：传感器接口中的增益设定、偏置调整（如热敏电阻或电桥测量电路）； - 工业控制与仪表：PLC输入模块、过程变送器中的限流、上拉/下拉及校准电阻； - 音频设备：音量控制、滤波网络中的高稳定性阻性元件（金属膜低噪声特性优于碳膜）； - 测试测量仪器：万用表内部量程切换、校准电路等需长期稳定性的场合。 其通孔封装（轴向引线，典型尺寸约6.3×2.3 mm）便于手工焊接与波峰焊，适合中小批量生产及维修替换。需注意：虽为金属膜，但非高可靠性军用级（如MIL-PRF-55182），不推荐用于极端温度、高湿或强振动环境，亦不适用于高频射频路径（寄生电感/电容未优化）。 综上，RNF18FAD80K6 是一款经济可靠的通用精密通孔电阻，广泛应用于工业、通信、消费电子及仪器仪表中的中端精度模拟电路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 80.6K OHM 1/8W 1% AXIAL |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

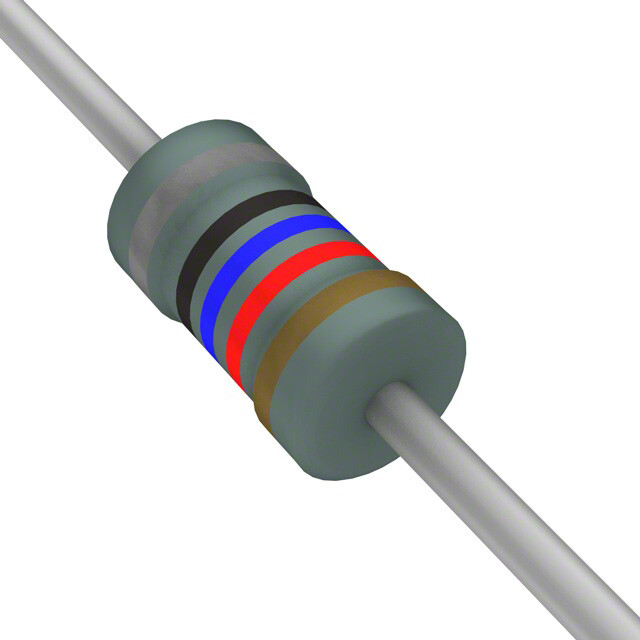

| 产品图片 |
|
| 产品型号 | RNF18FAD80K6 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RNF |
| 供应商器件封装 | 轴向 |
| 其它名称 | RN 1/8 T1 80.6K 1% T |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.071" 直径 x 0.130" 长（1.80mm x 3.30mm） |
| 容差 | ±1% |
| 封装/外壳 | 轴向 |
| 成分 | 金属薄膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±100ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 80.6k |
| 端子数 | 2 |
| 高度 | - |
