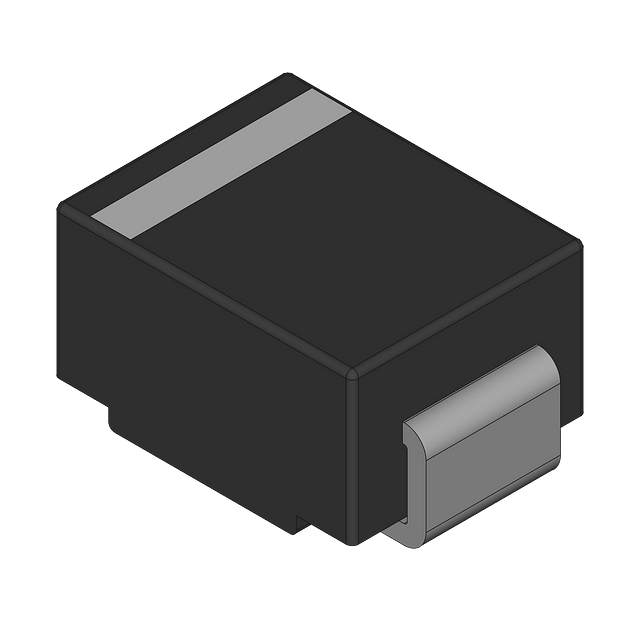

图片仅供参考
详细数据请看参考数据手册
- 型号： MURS115T3
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MURS115T3由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MURS115T3价格参考。ON SemiconductorMURS115T3封装/规格：未分类， 暂无。您可以下载MURS115T3参考资料、Datasheet数据手册功能说明书，资料中有MURS115T3 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的MURS115T3是一款表面贴装（SMT）超快恢复整流二极管，额定电压150V、平均整流电流1A，反向恢复时间典型值仅35ns，具有低正向压降（约1.15V @ 1A）和优良的开关性能。其主要应用场景包括： - 开关电源（SMPS）次级整流：适用于AC-DC适配器、LED驱动电源、PC主板辅助电源等中低功率场合，提升效率并减小EMI； - 高频DC-DC变换器：在隔离式或非隔离式Buck/Boost拓扑中作同步整流替代或续流二极管，尤其适合工作频率达数百kHz的紧凑型设计； - 消费电子与工业控制电源模块：如机顶盒、路由器、PLC电源、传感器供电单元等对尺寸、热性能和可靠性要求较高的嵌入式系统； - 反向电压保护与极性保护电路：利用其快速关断特性，防止电池反接或输入极性错误导致的损坏； - 续流/钳位应用：配合电感负载（如继电器、小型电机驱动）抑制关断尖峰，保护MOSFET/IGBT。 该器件采用SMA（DO-214AC）封装，体积小、散热适中，符合RoHS，支持自动化贴片生产。需注意其1A为平均电流，脉冲电流能力有限，不适用于大电流或高结温持续工况。设计时建议留有足够裕量，并合理布局PCB铜箔以改善散热。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ULTRA FAST 150V 2A SMB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MURS115T3 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 875mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 2µA @ 150V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SMB |
| 其它名称 | MURS115T3OSDKR |
| 包装 | Digi-Reel® |
| 反向恢复时间(trr) | 35ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 10 |
| 电压-DC反向(Vr)（最大值） | 150V |
| 电流-平均整流(Io) | 2A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
