Datasheet下载- 型号： MH18-10FLX-BOTTLE
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格

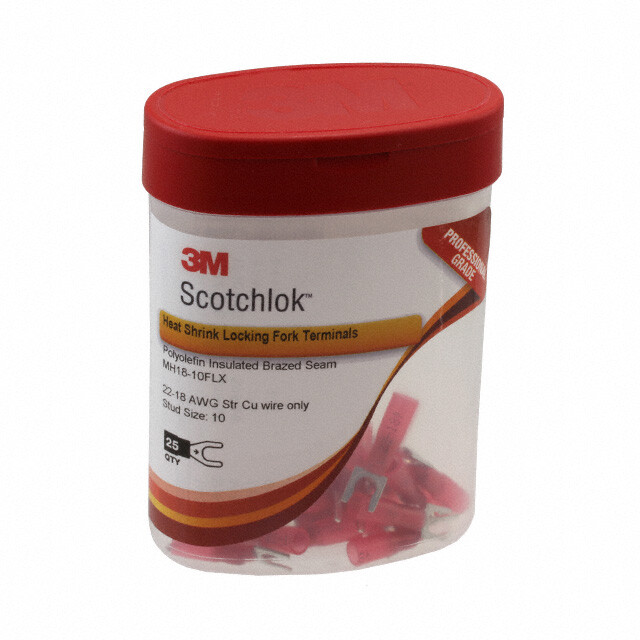

产品简介：
ICGOO电子元器件商城为您提供MH18-10FLX-BOTTLE由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MH18-10FLX-BOTTLE价格参考。3MMH18-10FLX-BOTTLE封装/规格：未分类， 暂无。您可以下载MH18-10FLX-BOTTLE参考资料、Datasheet数据手册功能说明书，资料中有MH18-10FLX-BOTTLE 详细功能的应用电路图电压和使用方法及教程。
3M MH18-10FLX-BOTTLE 是一款专为工业与电气连接设计的铲形端子（也称叉形端子），属于3M旗下高性能电气连接产品线。该型号为10 AWG规格（约5.3 mm²导线截面积），采用镀锡铜材质，具备优异的导电性、抗腐蚀性和机械强度；“BOTTLE”后缀表明其配套包装为瓶装（通常为250只/瓶），便于批量取用与自动化装配。 典型应用场景包括： - 工业控制柜内PLC、继电器、断路器等元器件的电源与信号线路连接； - 新能源设备（如光伏逆变器、储能系统）中直流侧正负极接线，满足高可靠性要求； - 轨道交通车辆（如地铁辅助电源系统）的振动环境下的稳固连接，得益于其弹性叉片设计与良好抗松脱性能； - 医疗设备、测试仪器等对电气安全与接触稳定性要求严苛的场合； - 自动化产线中配合气动或电动压接工具进行高效压接作业，兼容标准压接模具。 该端子符合UL/CSA认证，工作温度范围-40℃～105℃，支持反复插拔（需配合对应螺栓/端子台使用），广泛用于需频繁维护、高振动或空间受限但要求高接触可靠性的中大电流（额定电流约30A）连接场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN FORK HEATSHRINK #10 25PC |
| 产品分类 | 端子 - 铲形连接器 |
| 品牌 | 3M |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MH18-10FLX-BOTTLE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Scotchlok™ |
| 其它名称 | 00051128589151 |
| 包装 | 散装 |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.320"（8.13mm） |
| 材料-绝缘 | 聚烯烃 |
| 标准包装 | 25 |
| 特性 | 铜焊缝 |
| 相关产品 | /product-detail/zh/TH-450/TH-450-ND/670086/product-detail/zh/TH-440/920099-R-ND/31400 |
| 端子类型 | 弹簧，压接式 |
| 端接 | 压接 |
| 线规 | 18-22 AWG |
| 绝缘 | 热缩绝缘 |
| 绝缘层直径 | - |
| 舌簧内开口 | - |
| 螺柱/凸片尺寸 | 10 接线柱 |
| 触头材料 | 铜，ETP |
| 触头镀层 | 锡 |
| 长度-总 | 1.000"（25.40mm） |
| 长度-环中心到端子 | 0.150"（3.81mm） |
| 长度-端子 | 0.610"（15.49mm） |
| 颜色 | 红 |
