Datasheet下载- 型号： MCP19114T-E/MJ
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP19114T-E/MJ由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP19114T-E/MJ价格参考。MicrochipMCP19114T-E/MJ封装/规格：未分类， 暂无。您可以下载MCP19114T-E/MJ参考资料、Datasheet数据手册功能说明书，资料中有MCP19114T-E/MJ 详细功能的应用电路图电压和使用方法及教程。

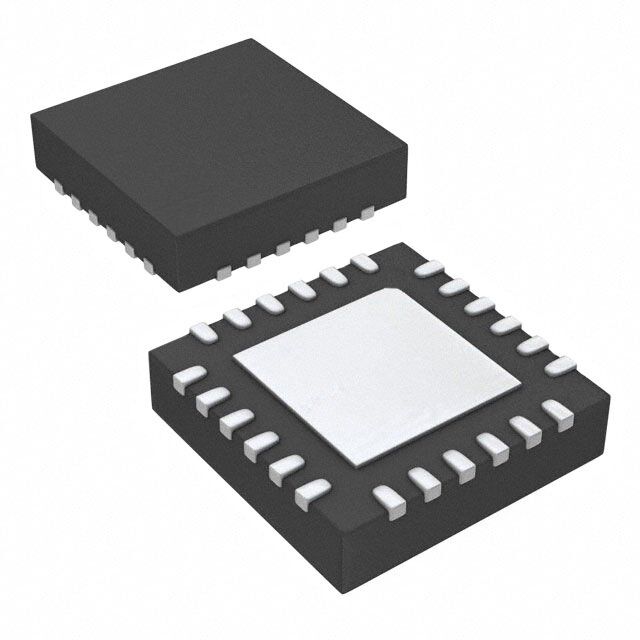

MCP19114T-E/MJ 是 Microchip Technology 推出的一款高度集成的数字增强型 DC-DC 开关式控制器，专为高效率、高精度同步降压（Buck）电源设计。其典型应用场景包括： - LED 驱动电源：广泛用于中大功率 LED 照明系统（如路灯、工业照明、舞台灯），支持恒流/恒压双模式控制，配合外部 MOSFET 实现宽范围调光（PWM 或模拟调光）与高效率（>95%）。 - 电池供电设备的高效电源管理：适用于 12V–48V 输入的便携式医疗设备、工业手持终端、无人机载荷电源等，可搭配外部功率级灵活适配不同输出电压/电流需求（如 3.3V/5V/12V 输出）。 - 服务器与通信设备的 POL（负载点）电源：作为中间总线转换器（IBC）或次级稳压控制器，支持快速动态响应和精确电压调节（±1% 基准精度），满足 FPGA、ASIC、DSP 等对供电纹波和瞬态响应严苛要求的场景。 - 数字电源开发与智能电源系统：内置 16 位数字 PWM 引擎、高精度 ADC 和非易失性配置存储（EEPROM），支持通过 I²C 接口实时监控电压、电流、温度及故障状态，便于实现远程诊断、自适应补偿与电源健康预测。 该器件采用 20 引脚 QFN 封装（MCP19114T-E/MJ 中 “/MJ” 表示无铅、符合 RoHS 的 4×4 mm QFN），具备过压/欠压/过流/过热多重保护，适用于对可靠性、可编程性与能效比要求较高的工业及高端消费类应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| Cuk | 是 |
| 描述 | IC PWM CTRLR SYNC CONFIG 24QFN |
| 产品分类 | PMIC - 稳压器 - DC DC 切换控制器 |
| 品牌 | Microchip Technology |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en569367 |
| 产品图片 | |
| 产品型号 | MCP19114T-E/MJ |
| PWM类型 | 电流模式 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 倍增器 | 无 |
| 分频器 | 无 |
| 包装 | 带卷 （TR） |
| 升压 | 是 |
| 占空比 | - |
| 反向 | 无 |
| 反激式 | 是 |
| 封装/外壳 | 24-VFQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 3,300 |
| 电压-电源 | 4.5 V ~ 42 V |
| 输出数 | 1 |
| 降压 | 无 |
| 隔离式 | 无 |
| 频率-最大值 | 8MHz |
