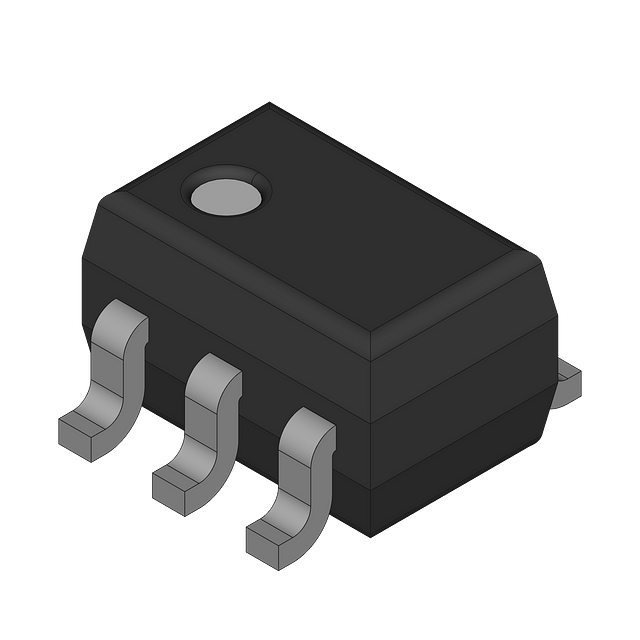

图片仅供参考

详细数据请看参考数据手册

型号： MC74VHC1GT86DFT2
制造商： ON Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供MC74VHC1GT86DFT2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74VHC1GT86DFT2价格参考。ON SemiconductorMC74VHC1GT86DFT2封装/规格：未分类，暂无。您可以下载MC74VHC1GT86DFT2参考资料、Datasheet数据手册功能说明书，资料中有MC74VHC1GT86DFT2 详细功能的应用电路图电压和使用方法及教程。

MC74VHC1GT86DFT2 是安森美（ON Semiconductor）推出的单路2输入异或门（XOR Gate），属于高速CMOS逻辑器件（VHC系列），采用SOT-353（SC-70）超小型封装，工作电压范围为2.0V–5.5V，具备低功耗、高噪声容限和宽电源适应性。

典型应用场景包括：
✅ 数字信号比较与校验：用于数据校验电路（如奇偶校验生成/检测）、CRC辅助逻辑、通信接口中的位级异或运算。
✅ 可编程逻辑与状态控制：在FPGA/CPLD外围或微控制器I/O扩展中实现简单组合逻辑，如使能信号翻转、模式切换判断（如A⊕B=1时触发特定动作）。
✅ 振荡器与波形整形：配合电阻电容构成环形振荡器，或用于方波相位检测、脉冲边沿提取（如异或门延迟线鉴相）。
✅ 电机与电源控制：在H桥驱动逻辑中辅助生成互补PWM死区控制信号，或用于编码器信号解码（如正交信号方向判别）。
✅ 便携式与空间受限设备：得益于SC-70封装（1.25×2.1mm）及低静态电流（<1µA），广泛应用于智能手机、TWS耳机、IoT传感器节点等对尺寸和功耗敏感的终端。

该器件符合AEC-Q100汽车级可靠性标准（DFT2后缀代表无卤素、符合RoHS），亦适用于工业控制与车载电子等严苛环境。

产品参数图文手册常见问题

参数	数值
产品目录	集成电路 (IC)
描述	IC GATE XOR 1CH 2-INP SC-70
产品分类	逻辑 - 栅极和逆变器
品牌	ON Semiconductor
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	MC74VHC1GT86DFT2
PCN过时产品	点击此处下载产品Datasheet
rohs	含铅 / 不符合限制有害物质指令(RoHS)规范要求
产品系列	74VHC
不同V、最大CL时的最大传播延迟	8.8ns @ 5V，50pF
供应商器件封装	SC-70
包装	带卷（TR）
安装类型	表面贴装
封装/外壳	6-TSSOP（5 引线），SC-88A，SOT-353
工作温度	-55°C ~ 125°C
标准包装	3,000
特性	-
电压-电源	3 V ~ 5.5 V
电流-输出高，低	8mA，8mA
电流-静态（最大值）	1µA
电路数	1
输入数	2
逻辑电平-低	0.53 V ~ 0.8 V
逻辑电平-高	1.4 V ~ 2 V
逻辑类型	XOR（异或）
