Datasheet下载- 型号： FJX3006RTF
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FJX3006RTF由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FJX3006RTF价格参考。Fairchild SemiconductorFJX3006RTF封装/规格：未分类， 暂无。您可以下载FJX3006RTF参考资料、Datasheet数据手册功能说明书，资料中有FJX3006RTF 详细功能的应用电路图电压和使用方法及教程。
FJX3006RTF 是安森美（ON Semiconductor）推出的预偏置NPN型双极结型晶体管（BJT），采用SOT-23封装，内置基极-发射极和基极-集电极电阻（典型配置为R1=10kΩ，R2=10kΩ），无需外部偏置电路即可直接驱动。其主要应用场景包括： 1. 数字逻辑电平转换与开关控制：常用于微控制器（如MCU、GPIO）输出驱动LED、小型继电器、蜂鸣器或MOSFET栅极，实现低功耗、简化设计的电平接口。 2. 负载开关与信号切换：适用于便携式设备（如TWS耳机、智能穿戴、遥控器）中对小电流负载（≤100mA）的通断控制，利用其快速开关特性（fT≈250MHz）提升响应速度。 3. 传感器接口电路：在光电开关、霍尔传感器等数字输出型传感器后级，用作信号整形或电流放大，增强抗干扰能力。 4. 电池供电设备中的省电设计：因内置偏置电阻可有效抑制漏电流，降低待机功耗，适合对能效敏感的IoT终端及无线模块。 该器件具有高直流电流增益（hFE=120–475）、低饱和压降（VCE(sat)典型值0.15V @ IC=10mA）、ESD防护（HBM 8kV）及AEC-Q101认证（部分批次），亦可用于车规级辅助电路（如车身控制模块中的指示灯驱动）。注意其最大集电极电流为100mA，不适用于大功率场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SOT323 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

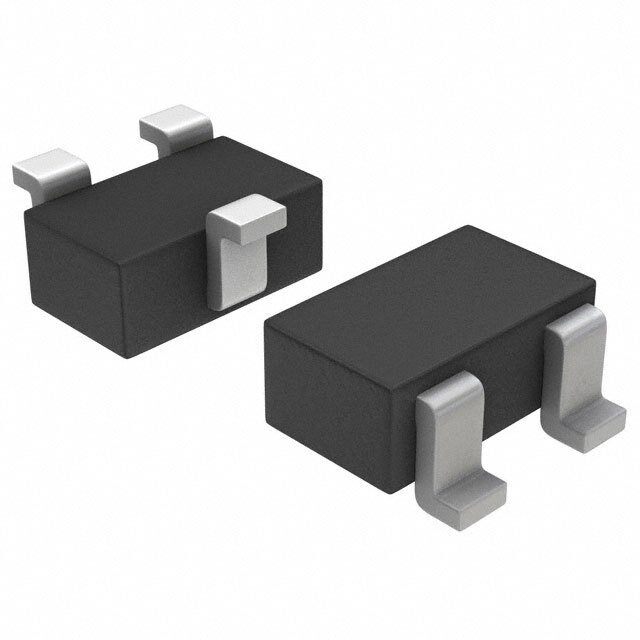

| 产品图片 |
|
| 产品型号 | FJX3006RTF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 300mV @ 500µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 68 @ 5mA，5V |
| 供应商器件封装 | SOT-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 100nA（ICBO） |
| 电阻器-发射极基底(R2)(Ω) | 47k |
| 电阻器-基底(R1)(Ω) | 10k |
| 频率-跃迁 | 250MHz |
