Datasheet下载- 型号： DM74ALS273SJX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DM74ALS273SJX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DM74ALS273SJX价格参考。Fairchild SemiconductorDM74ALS273SJX封装/规格：未分类， 暂无。您可以下载DM74ALS273SJX参考资料、Datasheet数据手册功能说明书，资料中有DM74ALS273SJX 详细功能的应用电路图电压和使用方法及教程。
DM74ALS273SJX 是安森美（ON Semiconductor）推出的高速TTL兼容八D型触发器（带公共异步清零），采用SOIC-20封装。其典型应用场景包括： - 数字系统时序控制：用于锁存并同步8位并行数据，如微处理器系统中的地址锁存、I/O端口数据暂存或状态寄存器更新，确保数据在时钟边沿稳定采样。 - 总线接口与驱动：在数据总线与外设之间提供缓冲和隔离，防止负载反冲，提升总线驱动能力与抗干扰性。 - 状态机与控制逻辑：作为有限状态机（FSM）的核心寄存器单元，存储当前状态，配合组合逻辑实现自动化控制（如工业PLC模块、通信协议控制器）。 - 脉冲整形与同步：将异步输入信号（如按键、传感器中断）同步至系统主时钟域，消除亚稳态风险，常用于嵌入式系统的输入去抖与同步采样。 - 老式工业/通信设备维护：因其属于经典ALS系列，常用于替代升级或维修原有基于74ALS技术的工控板、程控交换机、测试仪器等，保证引脚与电气兼容性。 该器件工作电压5V，传播延迟约12ns（典型值），具备低功耗、高噪声容限特点，适用于对速度、可靠性及兼容性有要求的中速数字系统，但不适用于现代低电压（如3.3V以下）或高频（>50MHz）场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20SOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

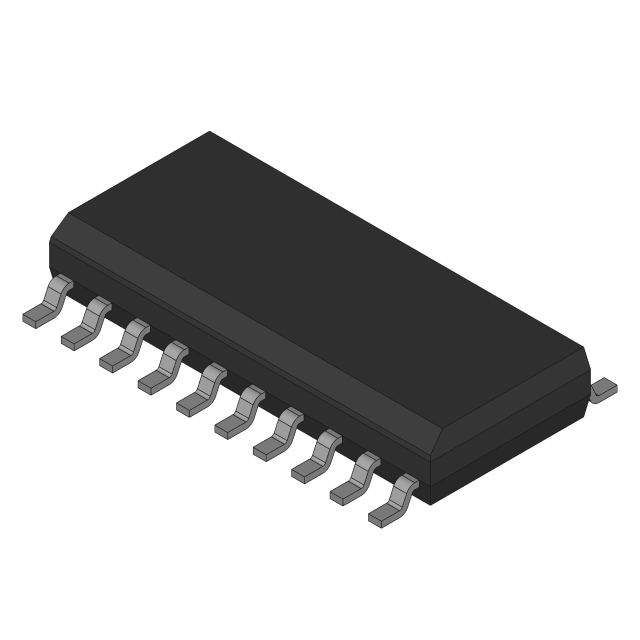

| 产品图片 |
|
| 产品型号 | DM74ALS273SJX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ALS |
| 不同V、最大CL时的最大传播延迟 | 15ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 主复位 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SOIC（0.209"，5.30mm 宽） |
| 工作温度 | 0°C ~ 70°C |
| 标准包装 | 2,000 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 2.6mA，24mA |
| 电流-静态 | 20mA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | - |
| 输出类型 | 非反相 |
| 频率-时钟 | 35MHz |
