Datasheet下载- 型号： CM252016-56NKL
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM252016-56NKL由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM252016-56NKL价格参考。BournsCM252016-56NKL封装/规格：未分类， 暂无。您可以下载CM252016-56NKL参考资料、Datasheet数据手册功能说明书，资料中有CM252016-56NKL 详细功能的应用电路图电压和使用方法及教程。
CM252016-56NKL 是伯恩斯（Bourns Inc.）推出的SMD贴片固定电感器，属于CM系列高可靠性、小尺寸功率电感，电感值为56 nH（±10%），封装尺寸为2.5 mm × 2.0 mm × 1.6 mm（即252016），具有低直流电阻（典型值约0.038 Ω）、高饱和电流（典型值≥2.4 A）及良好高频特性。 其典型应用场景包括： 1. DC-DC电源转换电路：广泛用于手机、平板、TWS耳机等便携式电子设备的降压（Buck）或升压（Boost）转换器中，作为储能与滤波电感，配合PWM控制器实现高效稳压； 2. 射频前端模块（RF Front-End）：在Wi-Fi 6/6E、蓝牙5.x等无线通信系统中，用于匹配网络、谐振回路或电源去耦，支持2.4 GHz/5 GHz频段稳定工作； 3. 负载点（PoL）供电：为SoC、GPU、FPGA等数字芯片提供局部、低噪声、快速响应的供电路径； 4. EMI抑制辅助元件：常与电容构成π型滤波器，抑制开关噪声和高频传导干扰，满足Class B EMC要求。 该器件具备AEC-Q200兼容设计（部分批次），亦适用于对空间和效率敏感的汽车电子（如车载信息娱乐系统、ADAS摄像头供电）。其铁氧体磁芯结构确保温度稳定性好、磁损低，适合连续高频率（可达100 MHz以上）开关应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 630 毫欧最大 |
| 描述 | INDUCTOR CHIP .056UH 2520 SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

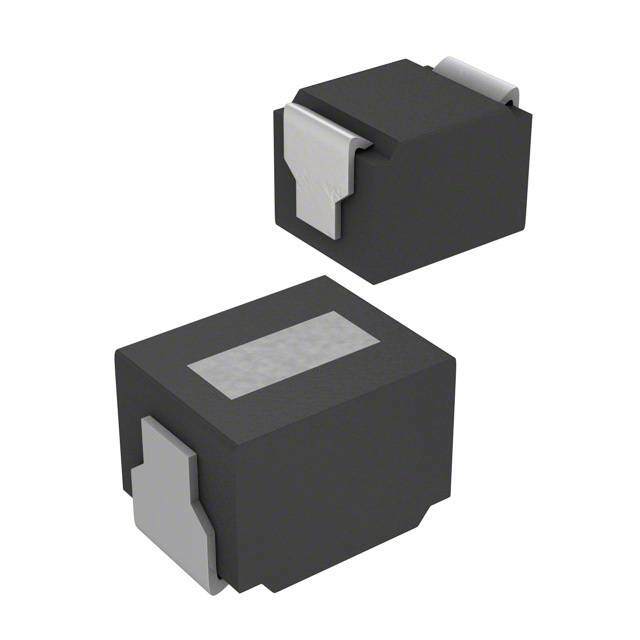

| 产品图片 |
|
| 产品型号 | CM252016-56NKL |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CM252016 |
| 不同频率时的Q值 | 15 @ 100MHz |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.098" 长 x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 聚合物 |
| 标准包装 | 2,000 |
| 电感 | 56nH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 100MHz |
| 频率-自谐振 | 670MHz |
| 额定电流 | 200mA |
| 高度-安装（最大值） | 0.063"（1.60mm） |
