Datasheet下载- 型号： CDZT2R3.9B
- 制造商： ROHM Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDZT2R3.9B由ROHM Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDZT2R3.9B价格参考。ROHM SemiconductorCDZT2R3.9B封装/规格：未分类， 暂无。您可以下载CDZT2R3.9B参考资料、Datasheet数据手册功能说明书，资料中有CDZT2R3.9B 详细功能的应用电路图电压和使用方法及教程。
CDZT2R3.9B 是罗姆（ROHM）半导体推出的表面贴装型齐纳二极管，标称稳压值为3.9 V（容差±2%），功率为200 mW，采用小型SOD-123FL封装。其主要应用场景包括： 1. 低功耗电压基准与稳压：适用于便携式设备（如TWS耳机、可穿戴设备、传感器节点）中对微小电流（通常5–20 mA）进行精密参考电压设定或局部稳压，例如为MCU的ADC参考源或比较器提供稳定基准。 2. 过压保护与钳位：在信号线（如I²C、UART接口）或电源输入端，与限流电阻配合，实现瞬态过压吸收与电平钳位，防止后级IC（如逻辑门、传感器）因浪涌或ESD受损。 3. 低成本反馈电路：用于简单开关电源（如DC-DC转换器）或LDO的反馈分压网络中，替代高精度基准芯片以降低成本与PCB面积，适用于对温漂和长期稳定性要求不苛刻的消费类应用。 4. 电池电压监测：在单节锂电（标称3.7 V）或3.3 V系统中，用作粗略电量指示或欠压锁定（UVLO）阈值检测元件。 该器件具有低动态阻抗（典型15 Ω）、良好温度稳定性（TC ≈ ±0.07%/°C）及AEC-Q200兼容版本（部分批次），亦可用于车规级辅助电路（如车身控制模块中的非安全相关传感供电）。需注意其功率限制，避免持续大电流工作；设计时建议留足裕量并校验功耗（P = Vz × Iz）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 3.9V 100MW VMN2 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Rohm Semiconductor |
| 数据手册 | |

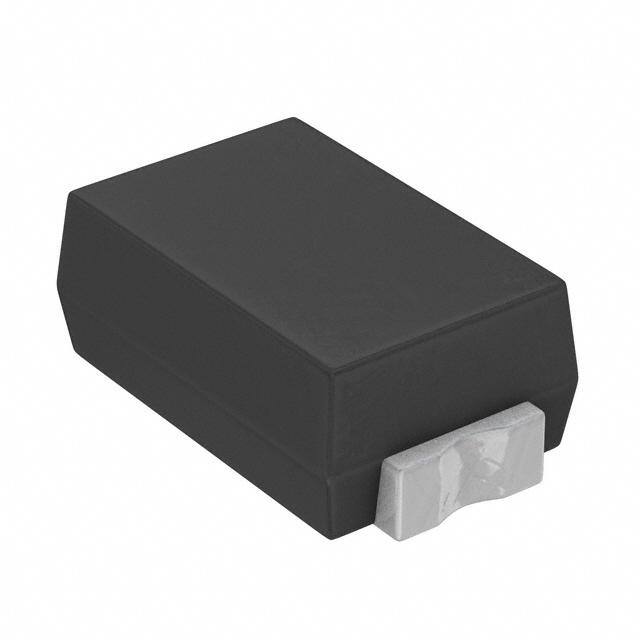

| 产品图片 |
|
| 产品型号 | CDZT2R3.9B |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 1V |
| 供应商器件封装 | VMN2 |
| 功率-最大值 | 100mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±3% |
| 封装/外壳 | 2-SMD，扁平引线 |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 8,000 |
| 电压-齐纳（标称值）(Vz) | 3.9V |
| 阻抗（最大值）(Zzt) | 100 欧姆 |
