Datasheet下载- 型号： CDH53NP-180KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDH53NP-180KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDH53NP-180KC价格参考。SumidaCDH53NP-180KC封装/规格：未分类， 暂无。您可以下载CDH53NP-180KC参考资料、Datasheet数据手册功能说明书，资料中有CDH53NP-180KC 详细功能的应用电路图电压和使用方法及教程。
CDH53NP-180KC 是 Sumida America Components Inc. 推出的一款高可靠性、屏蔽型功率固定电感器（属CDH系列），电感值为18 µH（±10%），额定电流达3.2 A（DC），饱和电流约4.5 A，直流电阻低至约45 mΩ。其采用铁氧体磁芯与复合材料屏蔽结构，具备优异的抗EMI性能、高饱和特性及良好的温升稳定性（工作温度范围–40°C 至 +125°C）。 典型应用场景包括： • DC-DC降压转换器（Buck Converter）：广泛用于服务器电源、通信设备（如基站PA模块供电）、工业PLC及FPGA/ASIC核心供电等中高功率场合，作为储能与滤波电感； • POL（Point-of-Load）电源模块：适配多相VRM设计，满足CPU/GPU动态负载下快速响应与低纹波需求； • 汽车电子辅助系统：符合AEC-Q200应力测试要求（注：需确认具体批次是否通过AEC认证），可用于车载信息娱乐、ADAS摄像头供电等非安全关键类12V/5V DC-DC电路； • 可再生能源接口：如光伏逆变器辅助电源、储能系统电池管理单元（BMS）中的隔离式DC-DC前端。 该器件引脚兼容标准SMD封装（尺寸约5.3×5.3×3.0 mm），支持回流焊，适用于高密度PCB布局。实际选用时需结合开关频率（推荐100 kHz–2 MHz）、纹波电流及热设计综合评估。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 280 毫欧最大 |
| 描述 | POWER INDUCTOR 18UH 0.88A SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

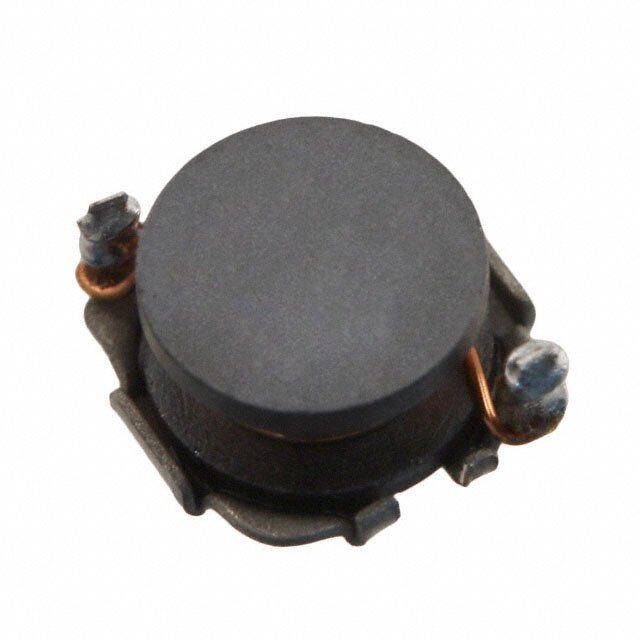

| 产品图片 |
|
| 产品型号 | CDH53NP-180KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDH53 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26197 |
| 产品目录绘图 |
|
| 供应商器件封装 | - |
| 其它名称 | CDH53NP-180KCTR |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.236" 长 x 0.205" 宽 （6.00mm x 5.20mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,500 |
| 电感 | 18µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 880mA |
| 高度-安装（最大值） | 0.125" （3.20mm） |
