Datasheet下载- 型号： BD535
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BD535由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BD535价格参考。STMicroelectronicsBD535封装/规格：未分类， 暂无。您可以下载BD535参考资料、Datasheet数据手册功能说明书，资料中有BD535 详细功能的应用电路图电压和使用方法及教程。
BD535 是意法半导体（STMicroelectronics）推出的NPN型达林顿晶体管（Darlington Transistor），具有高电流增益（hFE典型值达750–1500）、高集电极电流（IC = 8 A连续，12 A脉冲）和中等耐压（VCEO = 60 V），内置基极-发射极反向二极管（用于感性负载续流保护）。 其典型应用场景包括： ✅ 中功率开关控制：如继电器驱动、电磁阀/螺线管驱动、直流电机启停与正反转控制（尤其适用于12–24 V系统）； ✅ 固态继电器（SSR）与电源接口电路：替代机械继电器，实现无触点、长寿命、低驱动电流（IB ≈ 10–20 mA即可饱和导通）的开关功能； ✅ 线性稳压器与电流源辅助放大级：在需要大电流输出的模拟电路中作功率调整管（需注意散热设计）； ✅ 工业控制与汽车电子子系统：如车身控制模块（BCM）中的灯光/雨刷驱动、小型泵或风扇控制（符合AEC-Q101部分要求，但需确认具体批次是否通过车规认证）； ⚠️ 注意：BD535为达林顿结构，饱和压降较高（VCE(sat) ≈ 1.5–2.5 V @ IC=4A），功耗较大，不适用于高频（fT ≈ 5 MHz）或高效率开关场景（如DC-DC转换器主开关）；须配备足够散热片，并确保基极串联限流电阻以防过驱动。 综上，BD535适用于对驱动能力要求高、开关频率不高（<100 kHz）、且需简化驱动电路的中功率直流控制场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANSISTOR POWER NPN TO-220 |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | STMicroelectronics |
| 数据手册 | |

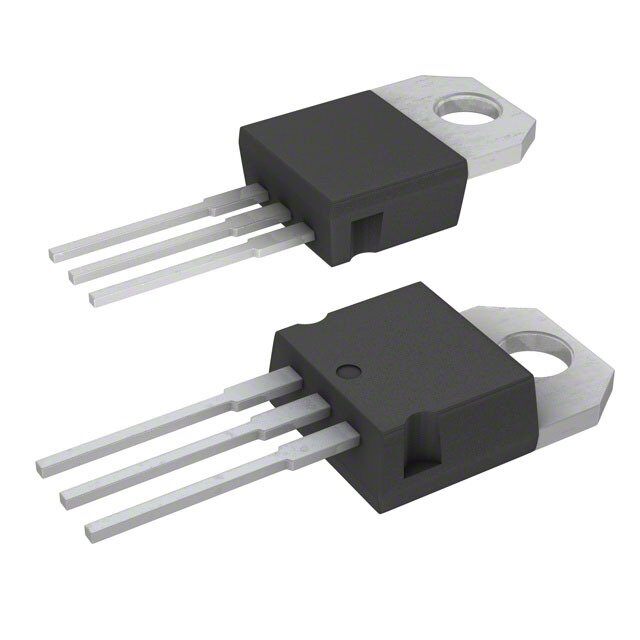

| 产品图片 |
|
| 产品型号 | BD535 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 800mV @ 600mA，6A |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 25 @ 2A，2V |
| 产品目录页面 | |
| 供应商器件封装 | TO-220AB |
| 其它名称 | 497-8437-5 |
| 其它有关文件 | http://www.st.com/web/catalog/sense_power/FM100/CL822/SC84/PF75049?referrer=70071840 |
| 功率-最大值 | 50W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 |
| 晶体管类型 | NPN |
| 标准包装 | 50 |
| 电压-集射极击穿（最大值） | 60V |
| 电流-集电极(Ic)（最大值） | 8A |
| 电流-集电极截止（最大值） | 100µA |
| 频率-跃迁 | - |
