Datasheet下载- 型号： BC858AWT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BC858AWT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BC858AWT1价格参考。ON SemiconductorBC858AWT1封装/规格：未分类， 暂无。您可以下载BC858AWT1参考资料、Datasheet数据手册功能说明书，资料中有BC858AWT1 详细功能的应用电路图电压和使用方法及教程。
BC858AWT1 是安森美（ON Semiconductor）推出的PNP型通用双极结型晶体管（BJT），采用SOT-323（SC-70）小型表面贴装封装，具有低功耗、高增益（hFE典型值120–475@2mA, 5V）、低饱和压降（VCE(sat)≈0.1V@IC=10mA）及良好频率响应（fT≈100MHz）等特点。 其典型应用场景包括： 1. 信号开关与电平转换：在便携式设备（如手机、TWS耳机、可穿戴设备）中驱动LED、小电流继电器或逻辑门接口； 2. 模拟放大电路：用于音频前级放大、传感器信号调理（如温度/光敏电阻微弱信号放大）等低噪声、中低频（<10MHz）场景； 3. 电源管理辅助功能：在LDO或DC-DC模块中作使能控制、反相器或负载开关的有源元件； 4. 消费类电子基础电路：如电池电压检测、按键消抖、振荡器（多谐/单稳态）及简单逻辑门（如非门）实现。 该器件强调高可靠性与小尺寸，适用于空间受限、功耗敏感的电池供电应用。注意其最大集电极电流仅100mA（连续），不适用于大功率驱动；设计时需合理设置基极限流电阻以确保饱和导通，并注意热管理（尤其在较高环境温度下）。 综上，BC858AWT1是面向中低速、小信号、高集成度消费电子与工业控制领域的经济型通用PNP晶体管解决方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PNP 30V 100MA SOT-323 |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

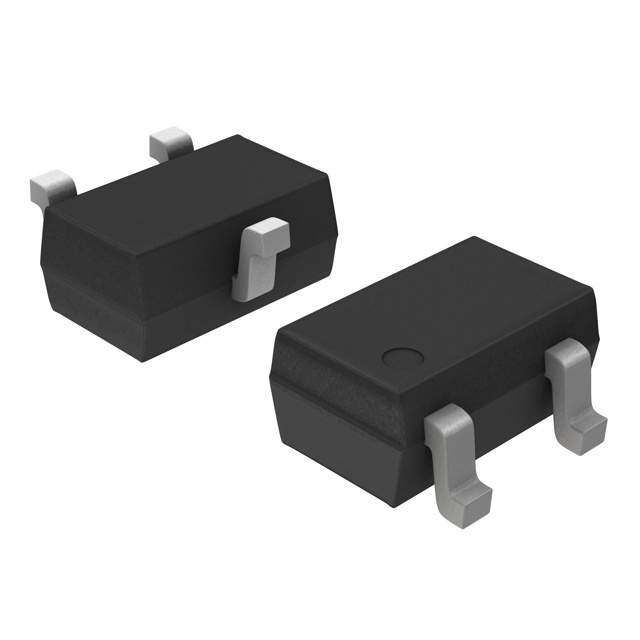

| 产品图片 |
|
| 产品型号 | BC858AWT1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 650mV @ 5mA，100mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 125 @ 2mA，5V |
| 供应商器件封装 | SC-70-3（SOT323） |
| 功率-最大值 | 150mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | PNP |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 30V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 15nA （ICBO） |
| 频率-跃迁 | 100MHz |
