Datasheet下载- 型号： ADUM4472CRIZ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADUM4472CRIZ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADUM4472CRIZ价格参考。AnalogADUM4472CRIZ封装/规格：未分类， 暂无。您可以下载ADUM4472CRIZ参考资料、Datasheet数据手册功能说明书，资料中有ADUM4472CRIZ 详细功能的应用电路图电压和使用方法及教程。
ADUM4472CRIZ 是 Analog Devices Inc.（ADI）推出的四通道数字隔离器，集成隔离式DC-DC电源（isoPower®技术），采用16引脚SOIC宽体封装，具有5 kV rms 隔离耐压和–40°C 至 +125°C 宽温工作范围。 其典型应用场景包括： 1. 工业自动化系统：用于PLC、DCS及I/O模块中，隔离微控制器与高压现场总线（如RS-485、CAN）或执行器接口，防止地环路干扰和高压窜入； 2. 电机驱动与逆变器控制：在变频器、伺服驱动器中，隔离MCU/PWM信号与IGBT/SiC栅极驱动电路，同时为副边提供隔离电源（输出约5 V/100 mA），简化供电设计； 3. 可再生能源设备：应用于光伏逆变器、储能系统BMS的通信隔离与控制侧供电，满足高可靠性及UL/CSA/VDE安全认证要求； 4. 医疗设备：在病人监护仪、诊断设备中实现数据采集通道与主控系统的电气隔离，保障患者电气安全（符合IEC 60601-1爬电距离与隔离要求）； 5. 测试测量仪器：在高精度数据采集系统中，隔离ADC/DAC接口与处理器，抑制共模噪声，提升信噪比与测量精度。 该器件无需外置隔离电源，显著减少BOM成本与PCB面积，适用于需高集成度、高可靠性及强化绝缘等级的严苛工业与医疗场景。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | IC DGTL ISO 4CH NRZ W/CONV 20SO数字隔离器 Quad-CH Digital w/ Reg DC/DC |
| 产品分类 | 数字隔离器集成电路 - IC |
| 品牌 | Analog Devices |
| 产品手册 | |

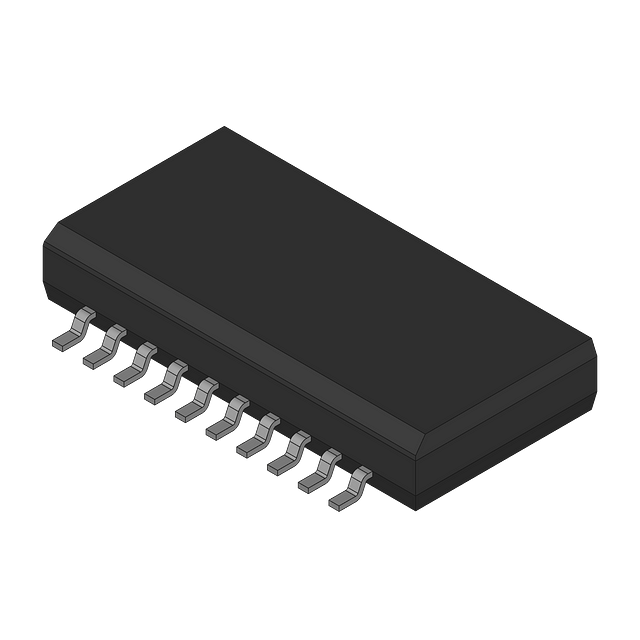

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 接口 IC,数字隔离器,Analog Devices ADUM4472CRIZ- |
| 数据手册 | |
| 产品型号 | ADUM4472CRIZ |
| 上升/下降时间（典型值） | 2.5ns， 2.5ns |
| 产品种类 | 数字隔离器 |
| 传播延迟tpLH/tpHL（最大值） | 60ns， 60ns |
| 传播延迟时间 | 60 ns |
| 供应商器件封装 | 20-SOIC-RI |
| 共模瞬态抗扰度（最小值） | 25kV/µs |
| 包装 | 管件 |
| 商标 | Analog Devices |
| 封装 | Tube |
| 封装/外壳 | 20-SOIC（0.295"，7.50mm 宽） |
| 封装/箱体 | SOIC-20 |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 31 |
| 技术 | 磁耦合 |
| 数据速率 | 25Mbps |
| 最大工作温度 | + 105 C |
| 最大数据速率 | 25 Mb/s |
| 标准包装 | 31 |
| 电压-电源 | 3 V ~ 3.6 V，4.5 V ~ 5.5 V |
| 电压-隔离 | 5000Vrms |
| 电源电压-最小 | 5.5 V |
| 类型 | General Purpose |
| 系列 | ADUM4472 |
| 绝缘电压 | 5 kVrms |
| 脉宽失真（最大） | 6ns |
| 输入-输入侧1/输入侧2 | 2/2 |
| 通道数 | 4 |
| 通道数量 | 4 Channel |
| 通道类型 | 单向 |
| 隔离式电源 | 是 |
