Datasheet下载- 型号： 74F20SCX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74F20SCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74F20SCX价格参考。Fairchild Semiconductor74F20SCX封装/规格：未分类， 暂无。您可以下载74F20SCX参考资料、Datasheet数据手册功能说明书，资料中有74F20SCX 详细功能的应用电路图电压和使用方法及教程。
74F20SCX 是安森美（ON Semiconductor）推出的双2输入NAND门（Dual 2-Input NAND Gate），属于高速TTL（F系列）逻辑器件，采用SOIC-8封装。其典型应用场景包括： - 数字系统基础逻辑控制：用于构建组合逻辑电路，如地址译码、使能控制、数据选通及总线驱动中的信号整形与电平转换。 - 工业控制与嵌入式接口电路：在PLC模块、传感器信号调理电路或微控制器外围中，实现按键消抖、中断请求合并、复位信号生成等简单但关键的逻辑功能。 - 通信设备时序管理：在早期或低成本通信板卡中，配合其他F系列器件完成时钟分频使能、帧同步信号生成或协议握手逻辑。 - 教育与原型开发：因引脚兼容性强、电气特性明确，常用于高校数字电路实验平台及硬件验证原型中，帮助理解NAND门的基础应用（如构成基本RS触发器、多路器等）。 需注意：该器件属已停产（NRND）的F系列TTL老型号，功耗较高、速度低于现代CMOS（如74LVC系列），现多用于替代维修或特定遗留系统维护；新设计推荐选用ON Semiconductor的74LVC系列兼容升级型号（如MC74VHC20或NLV74VHC20），以获得更低功耗、更宽电压范围（2–5.5 V）和更高抗噪能力。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC GATE NAND 2CH 4-INP 14-SOIC逻辑门 Dl 4-Input NAND Gate |
| 产品分类 | 逻辑 - 栅极和逆变器集成电路 - IC |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |

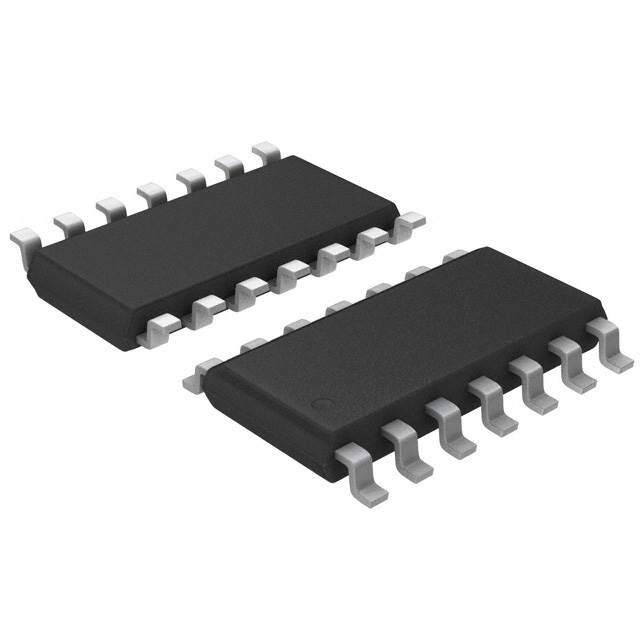

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,逻辑门,Fairchild Semiconductor 74F20SCX74F |
| 数据手册 | |
| 产品型号 | 74F20SCX |
| 不同V、最大CL时的最大传播延迟 | 5ns @ 5V，50pF |
| 产品 | NAND |
| 产品种类 | 逻辑门 |
| 传播延迟时间 | 5 ns |
| 低电平输出电流 | 20 mA |
| 供应商器件封装 | 14-SOIC |
| 包装 | 带卷 （TR） |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 14-SOIC（0.154"，3.90mm 宽） |
| 封装/箱体 | SOIC-14 Narrow |
| 工作温度 | 0°C ~ 70°C |
| 工厂包装数量 | 2500 |
| 最大工作温度 | + 70 C |
| 最小工作温度 | 0 C |
| 栅极数量 | 2 Gate |
| 标准包装 | 2,500 |
| 特性 | - |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 1mA，20mA |
| 电流-静态（最大值） | - |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路数 | 2 |
| 系列 | 74F20 |
| 输入/输出线数量 | 4 / 1 |
| 输入数 | 4 |
| 输入线路数量 | 4 |
| 输出线路数量 | 1 |
| 逻辑电平-低 | 0.8V |
| 逻辑电平-高 | 2V |
| 逻辑类型 | 与非门 |
| 逻辑系列 | 74F |
| 零件号别名 | 74F20SCX_NL |
| 高电平输出电流 | - 1 mA |
