- 型号： 74ACTQ646SPC
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ACTQ646SPC由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ACTQ646SPC价格参考。Fairchild Semiconductor74ACTQ646SPC封装/规格：未分类， 暂无。您可以下载74ACTQ646SPC参考资料、Datasheet数据手册功能说明书，资料中有74ACTQ646SPC 详细功能的应用电路图电压和使用方法及教程。
74ACTQ646SPC 是 Fairchild Semiconductor（现属ON Semiconductor）推出的高速CMOS双向总线收发器，属于逻辑器件中的缓冲器/驱动器/收发器类别。该器件为16位、三态、双向、带输出使能（OE）和方向控制（DIR）的总线收发器，采用先进的ACTQ（Advanced CMOS TTL-compatible）工艺，具有TTL电平兼容输入、5V供电、典型传播延迟约6.5ns，驱动能力强（±24mA），且具备抗闩锁和ESD保护特性。 其典型应用场景包括： - 微处理器/微控制器系统总线扩展：用于CPU与外设（如RAM、I/O端口、FPGA）间双向数据传输，实现地址/数据总线隔离与驱动； - 工业控制与嵌入式主板：在PLC、工控背板或CompactPCI等多板系统中，作为总线缓冲与电平转换桥梁，提升噪声容限和信号完整性； - 通信接口桥接：配合UART、SPI或自定义并行接口，实现不同模块间的数据中继与负载隔离； - 测试设备与ATE系统：利用其高驱动能力与快速响应，驱动长走线或多负载总线，保障信号边沿质量。 封装为28-pin plastic SOIC（SPC），适合通孔或表面贴装，适用于中高可靠性要求的商用及工业级环境（工作温度范围–40°C 至 +85°C）。需注意其方向控制时序配合，避免总线冲突。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TXRX/REGISTER 3ST 8BIT 24DIP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

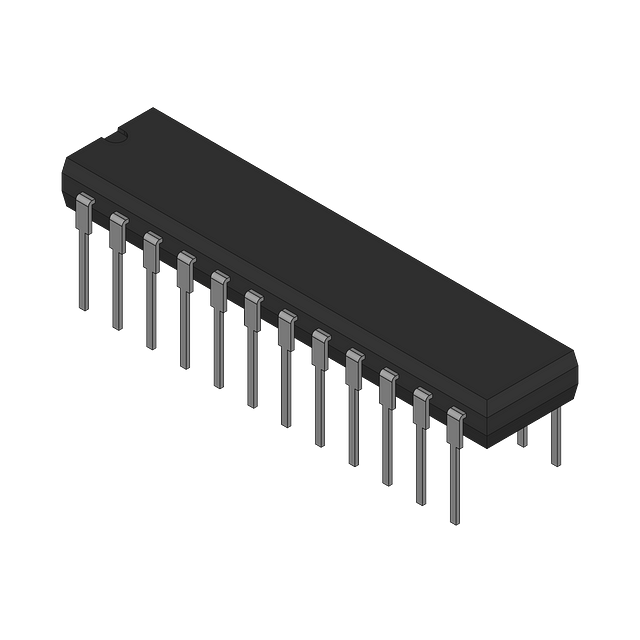

| 产品图片 |
|
| 产品型号 | 74ACTQ646SPC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACTQ |
| 供应商器件封装 | 24-PDIP |
| 元件数 | 1 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 24-DIP（0.300"，7.62mm） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 375 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 逻辑类型 | 寄存收发器，非反相 |
