Datasheet下载- 型号： 1N754ATR
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1N754ATR由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1N754ATR价格参考。Fairchild Semiconductor1N754ATR封装/规格：未分类， 暂无。您可以下载1N754ATR参考资料、Datasheet数据手册功能说明书，资料中有1N754ATR 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的1N754ATR是一款齐纳二极管，属于单齐纳二极管类别，其标称齐纳电压为6.2V，功率为500mW。该器件常用于需要稳定参考电压或过压保护的电路中。 主要应用场景包括： 1. 电压基准源：由于1N754ATR在6.2V附近具有较低的温度系数，能够提供较为稳定的参考电压，广泛应用于模拟电路、电源管理模块和测量设备中作为基准电压源。 2. 电源稳压电路：在低电流的直流电源系统中，该齐纳二极管可用于简单稳压设计，确保负载端电压稳定，适用于小功率电子设备。 3. 过压保护：可作为瞬态电压抑制元件，保护敏感元器件免受电压浪涌或静电放电（ESD）损害，常见于接口电路或信号线路的防护设计中。 4. 信号电平钳位：在通信和控制电路中，用于将信号电压限制在安全范围内，防止高电压损坏后续电路。 5. 消费类电子产品：如家用电器、充电器、LED驱动电源等对成本和空间要求较高的场合，因其体积小、性能稳定而被广泛采用。 1N754ATR采用DO-35封装，适合通孔安装，具有良好的可靠性和一致性，是中小功率电子系统中常用的稳压与保护元件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 6.8V 500MW DO35 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

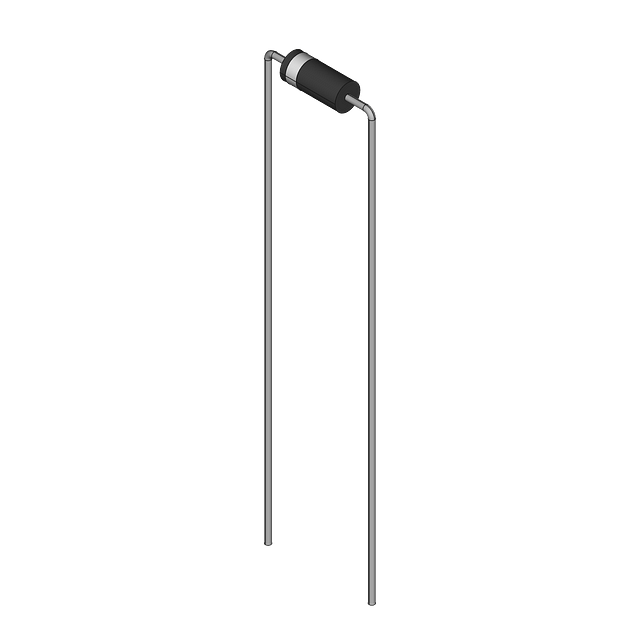

| 产品图片 |
|
| 产品型号 | 1N754ATR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.5V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 1V |
| 供应商器件封装 | DO-35 |
| 其它名称 | 1N754ACT |
| 功率-最大值 | 500mW |
| 包装 | 剪切带 （CT） |
| 安装类型 | 通孔 |
| 容差 | ±5% |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 工作温度 | -65°C ~ 200°C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 6.8V |
| 阻抗（最大值）(Zzt) | 5 欧姆 |
