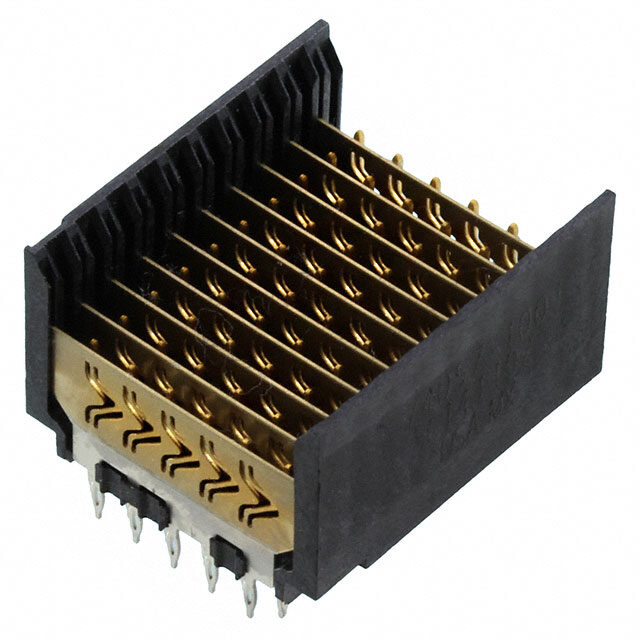

Datasheet下载- 型号： 0740571004
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0740571004由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0740571004价格参考。Molex0740571004封装/规格：未分类， 暂无。您可以下载0740571004参考资料、Datasheet数据手册功能说明书，资料中有0740571004 详细功能的应用电路图电压和使用方法及教程。
Molex 0740571004 是一款专为高密度、高性能背板系统设计的专用背板连接器，属于Molex UltraGrip™系列（或类似高性能背板平台）。其典型应用场景包括： - 电信与网络设备：如核心路由器、交换机、基站基带单元（BBU）等需支持高速串行协议（如PCIe Gen4/Gen5、SAS/SATA、10G/25G以太网）的通信基础设施； - 企业级服务器与存储系统：用于主板（CMM/AMM）与扩展刀片、I/O模块之间的高可靠性背板互连，满足热插拔、高信号完整性及长期稳定运行要求； - 工业自动化与测试设备：在模块化工控机（如ATCA、MTCA兼容架构）中实现多板卡间高速数据与电源集成传输； - 航空航天与国防电子系统：适用于对振动耐受性、接触可靠性及EMI抑制有严苛要求的加固型背板架构。 该连接器采用差分对优化设计、镀金触点（≥30μ″）、高保持力锁扣结构，支持高达28 Gbps NRZ的数据速率，并具备优异的阻抗匹配（100Ω±10%）和串扰抑制能力。其0.8mm端子间距、双排直角/弯角布局适配紧凑型背板空间需求，广泛应用于需要长期服役（>10年）、高插拔次数（≥500次）及零容错的关键任务系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/74057-1004_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | VHDM BP 6 ROW OPEN ASSY 10 COL |
| 产品分类 | 背板连接器 - 专用 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0740571004 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VHDM® 74057 |
| 其它名称 | 0740-57-1004 |
| 列数 | 10 |
| 加载的针脚数 | 全部 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 工作温度 | -55°C ~ 105°C |
| 排数 | 6 |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 312 |
| 特性 | 屏蔽 |
| 端接 | 压配式 |
| 触头布局（典型） | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器样式 | VHDM® |
| 连接器用途 | 背板 |
| 连接器类型 | 接头，公引脚 |
| 针脚数 | 60 |
| 间距 | 0.079"（2.00mm） |
| 颜色 | 黑 |
| 额定电压 | 120V |
| 额定电流 | 2A |
