Datasheet下载- 型号： WFH90L25RJ
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WFH90L25RJ由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WFH90L25RJ价格参考。OhmiteWFH90L25RJ封装/规格：未分类， 暂无。您可以下载WFH90L25RJ参考资料、Datasheet数据手册功能说明书，资料中有WFH90L25RJ 详细功能的应用电路图电压和使用方法及教程。
Ohmite WFH90L25RJ 是一款底座安装式线绕功率电阻器，额定功率90W，阻值25Ω，精度±5%（J级），采用陶瓷芯与耐高温釉面涂层结构，具备优异的散热性与长期稳定性。其典型应用场景包括： 1. 工业电源系统：用作直流母线吸收电阻或制动电阻，配合变频器、伺服驱动器在电机减速时消耗再生能量，防止母线电压过高； 2. 测试与负载设备：在电子负载、老化测试台及电源老化柜中作为可调/固定假负载，提供稳定、高功率耗散能力； 3. 电力电子保护电路：用于软启动限流、浪涌抑制或缓冲电路，限制上电瞬间电流冲击； 4. 焊接设备与UPS系统：在大电流放电回路中承担短时高能量泄放任务（如UPS逆变器输出端阻尼电阻）； 5. 铁路与新能源领域：适用于轨道车辆牵引控制柜、光伏/风电变流器中的预充电或泄放回路。 该电阻支持底座（如铝制散热板）强制风冷或自然对流安装，工作温度范围宽（-55℃～+275℃），耐潮、抗振动，适合严苛工业环境。注意需确保足够散热空间与良好接地，避免局部过热影响寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CHAS MNT 25 OHM 5% 90W |
| 产品分类 | 底座安装电阻器 |
| 品牌 | Ohmite |
| 数据手册 | |

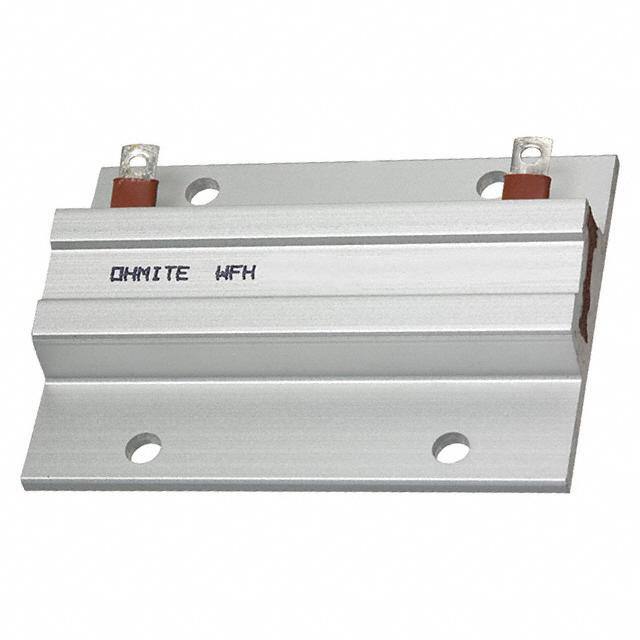

| 产品图片 |
|
| 产品型号 | WFH90L25RJ |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WFH |
| 产品目录绘图 |
|
| 其它名称 | WFH90L25RK |
| 功率(W) | 90W |
| 包装 | 散装 |
| 大小/尺寸 | 2.756" 长 x 2.008" 宽（70.00mm x 51.00mm） |
| 安装特性 | 法兰 |
| 容差 | ±5% |
| 封装/外壳 | 径向，矩形外壳 |
| 引线形式 | 焊片 |
| 成分 | 绕线 |
| 标准包装 | 1 |
| 涂层，外壳类型 | 铝 |
| 温度系数 | - |
| 特性 | - |
| 电阻(Ω) | 25 |
| 高度 | 0.496"（12.60mm） |
