Datasheet下载- 型号： WFH90L100J
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WFH90L100J由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WFH90L100J价格参考。OhmiteWFH90L100J封装/规格：未分类， 暂无。您可以下载WFH90L100J参考资料、Datasheet数据手册功能说明书，资料中有WFH90L100J 详细功能的应用电路图电压和使用方法及教程。
Ohmite品牌的WFH90L100J是一款底座安装（Chassis Mount）功率电阻器，阻值为100Ω，精度±5%（J档），额定功率高达90W（在带散热器、25°C底板温度下），采用陶瓷绕线结构，具备高可靠性与优异的脉冲耐受能力。其典型应用场景包括：工业电源系统中的预充电/放电电阻（如变频器、UPS、伺服驱动器启动时限制浪涌电流）；电机控制回路中的动态制动电阻（将再生能量以热能形式耗散，防止直流母线过压）；测试设备与电子负载中的可调负载电阻；以及大功率LED驱动、医疗成像设备（如X光机）和焊接电源中的限流与能量吸收环节。该电阻支持底板螺栓安装，需配合足够散热面积（如铝制散热器）以维持额定功率，适用于高温、高振动、高可靠性要求的严苛工业环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CHAS MNT 100 OHM 5% 90W |
| 产品分类 | 底座安装电阻器 |
| 品牌 | Ohmite |
| 数据手册 | |

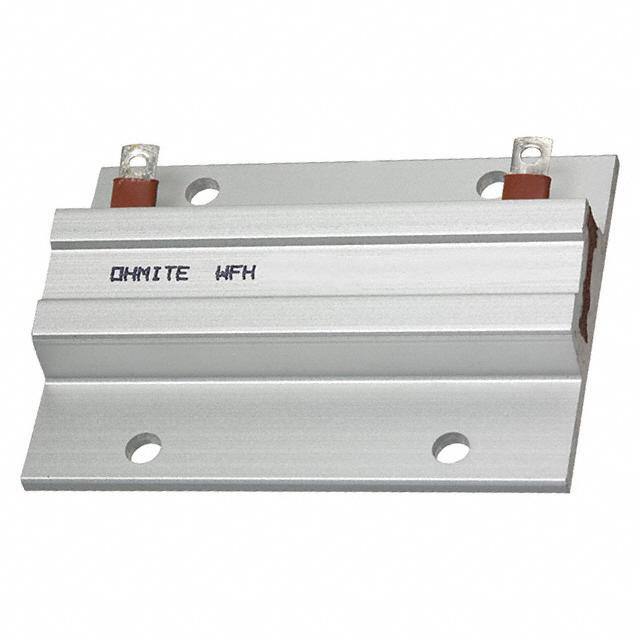

| 产品图片 |
|
| 产品型号 | WFH90L100J |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WFH |
| 产品目录绘图 |
|
| 功率(W) | 90W |
| 包装 | 散装 |
| 大小/尺寸 | 2.756" 长 x 2.008" 宽（70.00mm x 51.00mm） |
| 安装特性 | 法兰 |
| 容差 | ±5% |
| 封装/外壳 | 径向，矩形外壳 |
| 引线形式 | 焊片 |
| 成分 | 绕线 |
| 标准包装 | 1 |
| 涂层，外壳类型 | 铝 |
| 温度系数 | - |
| 特性 | - |
| 电阻(Ω) | 100 |
| 高度 | 0.496"（12.60mm） |
