Datasheet下载- 型号： WFH160L10KJE
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WFH160L10KJE由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WFH160L10KJE价格参考。OhmiteWFH160L10KJE封装/规格：未分类， 暂无。您可以下载WFH160L10KJE参考资料、Datasheet数据手册功能说明书，资料中有WFH160L10KJE 详细功能的应用电路图电压和使用方法及教程。
Ohmite WFH160L10KJE 是一款底座安装式线绕功率电阻器，额定功率160W，阻值10kΩ，精度±5%（J），采用陶瓷芯与耐高温釉面涂层，具备优异的散热性、稳定性和脉冲耐受能力。其典型应用场景包括： - 工业电源与UPS系统：用作放电电阻或预充电/均压电阻，在断电后快速泄放滤波电容储能，保障设备安全与维护人员安全； - 电机驱动与变频器：作为制动电阻（动态制动单元），在电机减速或停机时吸收再生能量，防止直流母线电压过高； - 测试与负载模拟：在电子负载、老化测试台及电源调试中，提供稳定、高功率的阻性负载； - 医疗与激光设备：用于X光机、MRI梯度电源或激光电源中的能量泄放与缓冲电路，满足高可靠性与低感抗要求； - 铁路与牵引系统：适用于列车辅助电源、制动能量耗散等严苛环境，支持宽温工作（-55℃~+275℃）及高振动工况。 该电阻器通过M4螺栓底座安装，便于强制风冷或与散热器紧密耦合，适合长期连续运行。其无感设计（低电感）可减少开关瞬态干扰，适用于高频PWM控制场合。注意需按规格书预留足够电气间隙与爬电距离，并确保通风散热以维持额定功率性能。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES CHAS MNT 10K OHM 5% 160W线绕电阻器 - 底架安装 160watt 10K 5% |
| 产品分类 | 底座安装电阻器电阻器 |
| 品牌 | Ohmite |
| 产品手册 | |

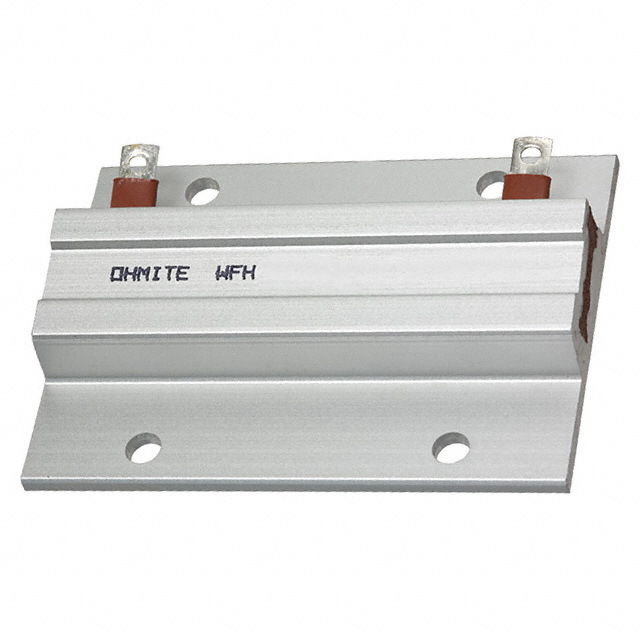

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 线绕电阻器,线绕电阻器 - 底架安装,Ohmite WFH160L10KJEWFH |
| 数据手册 | |
| 产品型号 | WFH160L10KJE |
| 产品 | Power Resistors Wirewound Aluminum Housed |
| 产品种类 | 线绕电阻器 - 底架安装 |
| 功率(W) | 160W |
| 功率额定值 | 160 W |
| 包装 | 散装 |
| 商标 | Ohmite |
| 外壳宽度 | 51 mm |
| 外壳长度 | 140 mm |
| 外壳高度 | 12.6 mm |
| 大小/尺寸 | 5.512" 长 x 2.008" 宽（140.00mm x 51.00mm） |
| 安装特性 | 法兰 |
| 容差 | 5 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，矩形外壳 |
| 工作温度范围 | 0 C to + 300 C |
| 引线形式 | 焊片 |
| 成分 | 绕线 |
| 标准包装 | 1 |
| 涂层，外壳类型 | 铝 |
| 温度系数 | 150 PPM / C |
| 特性 | - |
| 电压额定值 | 1.2 kV |
| 电阻 | 10 kOhms |
| 电阻(Ω) | 10k |
| 端接类型 | Solder Lug |
| 类型 | Aluminum Housed Wirewound Power Resistors |
| 系列 | WFH |
| 高度 | 0.496"（12.60mm） |
