Datasheet下载- 型号： VS-15CTQ035PBF
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-15CTQ035PBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-15CTQ035PBF价格参考。VishayVS-15CTQ035PBF封装/规格：未分类， 暂无。您可以下载VS-15CTQ035PBF参考资料、Datasheet数据手册功能说明书，资料中有VS-15CTQ035PBF 详细功能的应用电路图电压和使用方法及教程。
VS-15CTQ035PBF 是 Vishay Semiconductor Diodes Division 推出的一款双共阴极肖特基整流器阵列（15A, 35V），采用 TO-220AB 封装。其典型应用场景包括： 1. 开关电源（SMPS）次级整流：凭借低正向压降（典型值仅0.45V @ 7.5A）和高效率，适用于AC/DC适配器、PC电源、服务器电源等对能效和温升敏感的场合。 2. DC-DC转换器输出整流：在POL（Point-of-Load）模块或隔离式/非隔离式DC-DC中，作为同步整流的替代方案，简化驱动设计，提升轻载效率。 3. 反向电压保护与ORing应用：利用其低VF特性，可构建高效防反接电路或冗余电源的自动均流/热插拔ORing电路（如通信基站、工业PLC电源模块）。 4. 高频整流场合：零恢复电荷（Qrr ≈ 0）使其适用于高频（≥100kHz）工作环境，避免传统PN结二极管的反向恢复损耗与EMI问题。 5. 工业与汽车电子辅助电源：满足AEC-Q101认证（该型号为工业级，但部分衍生型号符合车规），可用于车载充电机（OBC）辅助电源、LED驱动、电机控制板供电等。 需注意：其最大反向电压仅35V，不适用于高压母线整流；使用时建议配合散热片以保障15A持续电流下的热稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 35V 7.5A TO220AB |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

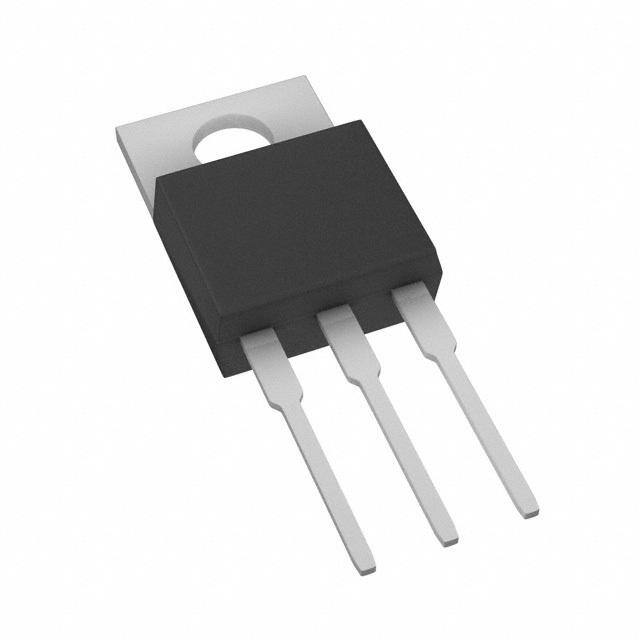

| 产品图片 |
|
| 产品型号 | VS-15CTQ035PBF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 550mV @ 7.5A |
| 不同 Vr时的电流-反向漏电流 | 800µA @ 35V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | TO-220AB |
| 其它名称 | *15CTQ035PBF |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 35V |
| 电流-平均整流(Io)（每二极管） | 7.5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
