Datasheet下载- 型号： SS35V-45022
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SS35V-45022由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SS35V-45022价格参考。KemetSS35V-45022封装/规格：未分类， 暂无。您可以下载SS35V-45022参考资料、Datasheet数据手册功能说明书，资料中有SS35V-45022 详细功能的应用电路图电压和使用方法及教程。
KEMET品牌的SS35V-45022是一款共模扼流圈（Common Mode Choke），属于SS35V系列，额定电压35V DC，电感值约4.5 mH（±20%），额定电流达2.2 A。其核心应用场景聚焦于低压直流电源输入端的电磁干扰（EMI）抑制。 典型应用包括：开关电源（如AC-DC适配器、LED驱动电源）的DC输入侧，用于抑制由DC/DC转换器、电机驱动或数字电路产生的共模噪声；工业控制设备、通信终端及车载电子系统中，满足CISPR 22/32、EN 55032等EMC标准要求；尤其适用于需在有限空间内实现高效共模滤波的紧凑型设计，因其采用SMD封装（尺寸约12.7×12.7×8.5 mm），支持自动化贴装。 该器件不适用于交流主电源（如220V AC）输入级，因其额定电压仅为35V DC，且未通过Y电容级安全认证。使用时需配合X/Y电容构成π型滤波网络，以提升整体传导EMI抑制效果（尤其在30–300 MHz频段）。简言之，SS35V-45022是面向中低功率、高密度DC供电系统的EMI滤波关键元件。
| 参数 | 数值 |
| 产品目录 | 滤波器无源元件 |
| DC电阻(DCR) | 60 毫欧 |
| 描述 | AC FILTER T/H COMMON MODE SS35V共模滤波器/扼流器 4.5amp 2.2mH |
| 产品分类 | 共模扼流圈EMI/RFI 器件 |
| 品牌 | KEMET NEC TOKINKemet |
| 产品手册 | |

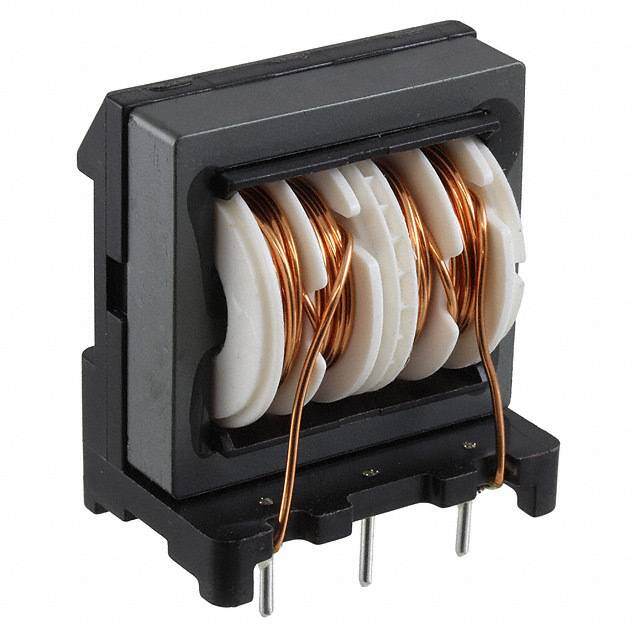

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 共模滤波器/扼流器,KEMET NEC TOKIN SS35V-45022SS |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=SS35V-45022 |
| 产品型号 | SS35V-45022SS35V-45022 |
| PCN设计/规格 | |
| 产品 | AC Line Filters |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30352 |
| 产品种类 | 共模滤波器/扼流器 |
| 其它名称 | 399-10699 |
| 包装 | 散装 |
| 商标 | KEMET NEC TOKIN |
| 外壳宽度 | 26.5 mm |
| 外壳长度 | 37 mm |
| 外壳高度 | 41 mm |
| 大小/尺寸 | 1.457" 长 x 1.043" 宽 （37.00mm x 26.50mm） |
| 安装类型 | 通孔 |
| 封装 | Bulk |
| 封装/外壳 | 垂直式，4 PC 引脚 |
| 尺寸 | 26.5 mm W x 37 mm L x 41 mm H |
| 工作温度 | -25°C ~ 120°C |
| 工作温度范围 | - 25 C to + 120 C |
| 工厂包装数量 | 150 |
| 最大直流电流 | 4.5 A |
| 最大直流电阻 | 60 mOhms |
| 标准包装 | 30 |
| 测试频率 | 1 kHz |
| 滤波器类型 | 电源线 |
| 电感 | 2.2 mH2.2mH |
| 电流 | 4.5A |
| 端接类型 | Radial |
| 类型 | Standard Common Mode Filters |
| 系列 | SS35V/H |
| 线路数 | 2 |
| 阻抗 | - |
| 高度（最大值） | 1.614" （41.00mm） |
