Datasheet下载- 型号： RW1S5CAR030JET
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW1S5CAR030JET由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S5CAR030JET价格参考。OhmiteRW1S5CAR030JET封装/规格：未分类， 暂无。您可以下载RW1S5CAR030JET参考资料、Datasheet数据手册功能说明书，资料中有RW1S5CAR030JET 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S5CAR030JET 是一款高精度、高功率的厚膜片式电阻器（表面贴装型），阻值为0.030Ω（30mΩ），容差±5%，额定功率达1W（在70℃下），采用1206封装（3.2mm×1.6mm），具备低TCR（温度系数约±200 ppm/℃）、强脉冲耐受能力及优异的长期稳定性。 其典型应用场景包括： - 电流检测（Shunt Sensing）：广泛用于电源管理、电池管理系统（BMS）、电机驱动及DC-DC转换器中，精确采样负载电流（如充电/放电电流监测）； - 过流保护电路：配合运放或专用电流检测IC（如INAxx系列），实现快速响应的限流与短路保护； - 工业控制与电源模块：适用于PLC输出级、LED恒流驱动、服务器VRM（电压调节模块）中的输出电流反馈回路； - 汽车电子（非安全关键类）：满足AEC-Q200基础认证要求（需确认具体批次），可用于车载充电机（OBC）、车身控制模块（BCM）等对可靠性有较高要求的场景； - 测试设备与仪器：在电子负载、可编程电源等设备中承担高精度、低阻值采样任务。 该器件凭借低阻值、高功率密度和良好散热特性，特别适合空间受限但需稳定电流检测的中高功率应用。使用时建议优化PCB布局（如加宽焊盘、增加散热铜箔、对称布线）以保障测量精度与温升控制。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.03 OHM 1.5W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

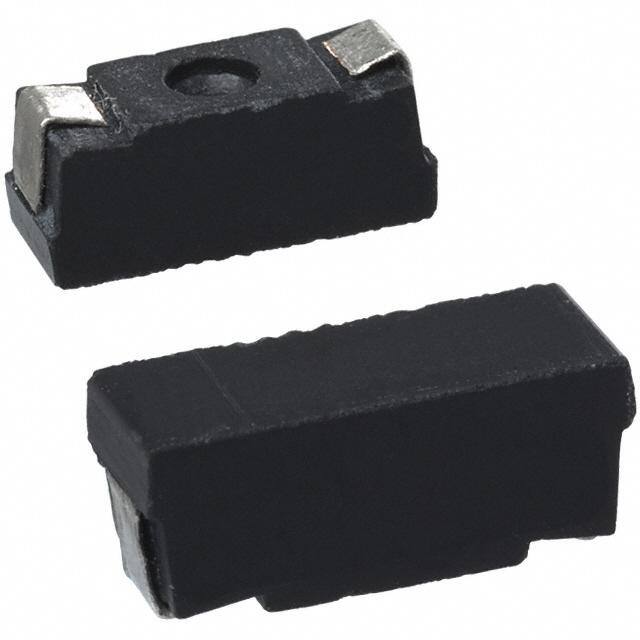

| 产品图片 |
|
| 产品型号 | RW1S5CAR030JET |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 供应商器件封装 | SMD J 引线，基座 |
| 功率(W) | 1.5W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.394" 长 x 0.159" 宽（10.01mm x 4.04mm） |
| 容差 | ±5% |
| 封装/外壳 | 3916 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 1,500 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.03 |
| 端子数 | 2 |
| 高度 | 0.164"（4.17mm） |
