Datasheet下载- 型号： RS1PB-E3/85A
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1PB-E3/85A由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1PB-E3/85A价格参考。VishayRS1PB-E3/85A封装/规格：未分类， 暂无。您可以下载RS1PB-E3/85A参考资料、Datasheet数据手册功能说明书，资料中有RS1PB-E3/85A 详细功能的应用电路图电压和使用方法及教程。
RS1PB-E3/85A 是 Vishay Semiconductor Diodes Division 推出的一款高性能表面贴装（SMD）单硅整流二极管，采用 SMA（DO-214AC）封装，额定参数为：1A平均整流电流、600V反向重复峰值电压（VRRM）、低正向压降（典型值约1.05V @ 1A）、快速恢复特性（trr ≈ 500ns）。 其主要应用场景包括： - 开关电源（SMPS）次级整流：适用于AC-DC适配器、LED驱动电源、PC电源等中低功率场合，兼顾效率与成本； - DC-DC转换器输出整流：在隔离式或非隔离式Buck/Boost拓扑中作为续流或整流元件； - 工业控制与家电电源模块：如变频器辅助电源、PLC电源、空调/洗衣机主控板的输入整流桥后级或备用整流支路； - 通用AC线路整流与极性保护：在需耐高压、抗浪涌的低压直流供电前端，提供单向导通与反接防护。 该器件具有良好的热稳定性、高可靠性（符合AEC-Q200应力测试要求）及优异的ESD防护能力（HBM ≥ 8kV），适合在空间受限、需自动化贴片生产的消费电子与工业设备中替代传统轴向/插件整流管。注意设计时需合理布局散热焊盘并避免持续满载高温运行，以确保长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 100V 1A DO220AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

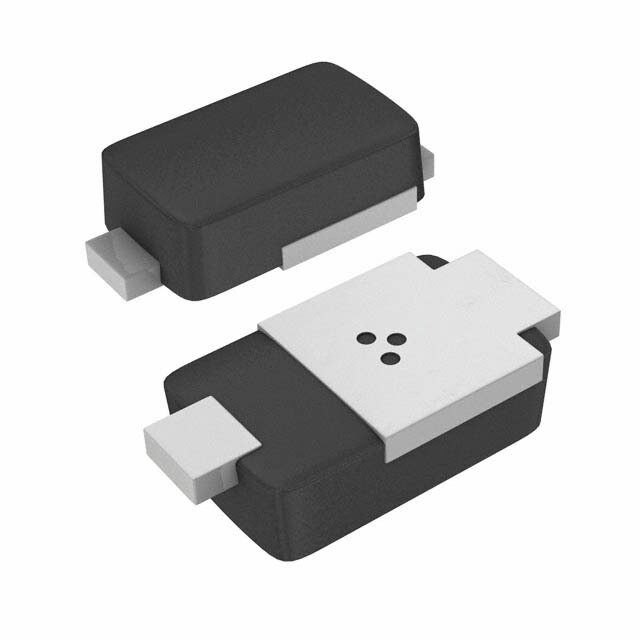

| 产品图片 | |
| 产品型号 | RS1PB-E3/85A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | eSMP™ |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 9pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 100V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-220AA（SMP） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-220AA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 10,000 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
