Datasheet下载- 型号： PZU22B2A,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PZU22B2A,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PZU22B2A,115价格参考。NXP SemiconductorsPZU22B2A,115封装/规格：未分类， 暂无。您可以下载PZU22B2A,115参考资料、Datasheet数据手册功能说明书，资料中有PZU22B2A,115 详细功能的应用电路图电压和使用方法及教程。
PZU22B2A,115 是 Nexperia 推出的高精度、低功耗齐纳二极管，标称稳压值为22 V（容差±2%，即21.56–22.44 V），最大功率300 mW，采用SOD-323超小型表面贴装封装。其典型应用场景包括： 1. 电压基准与精密稳压：适用于对温度稳定性要求较高的低压电源基准电路（如ADC/DAC参考源辅助稳压），其低动态阻抗（典型值≈35 Ω）和良好温漂特性（TC ≈ ±4.5 mV/K）保障了中等精度需求下的稳定性。 2. 过压保护与箝位：常用于IC输入端或信号线的瞬态电压抑制（TVS补充方案），在22 V阈值附近快速导通，防止后级电路（如MCU GPIO、传感器接口）因异常电压损坏。 3. 电源监控与反馈：在DC-DC转换器或LDO的反馈分压网络中，作为固定基准点参与输出电压设定；也用于电源OK检测电路，配合比较器实现22 V阈值判别。 4. 工业与汽车电子：符合AEC-Q200认证（该型号为车规级版本），适用于车载信息娱乐系统、车身控制模块中需22 V稳压/检测的场景，具备-65°C至+150°C宽温工作能力及高可靠性。 注：其SOD-323封装适合高密度PCB布局，但需注意散热设计以避免长期满载导致参数偏移。不推荐用于大电流稳压主回路，宜搭配限流电阻使用。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 22V 320MW SOD323稳压二极管 40W SGL 200mA 22.47V Single Zener diodes |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | http://www.nxp.com/documents/data_sheet/PZUXBA_SER.pdf?ecmp=mouser |

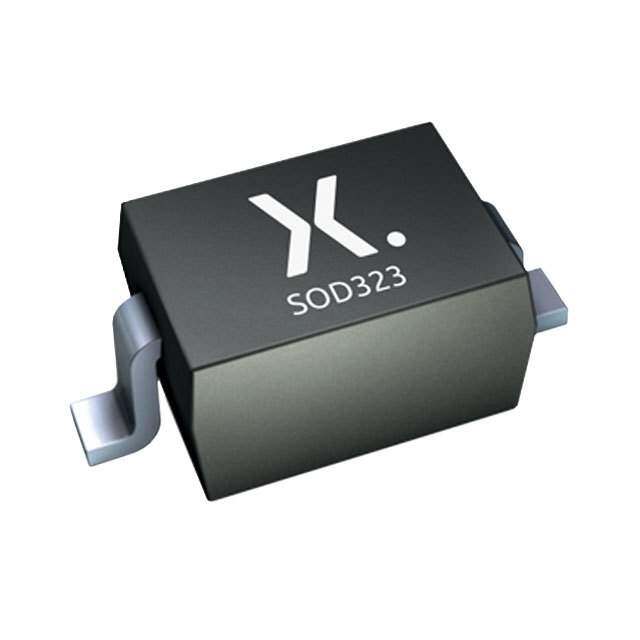

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors PZU22B2A,115- |
| 数据手册 | |
| 产品型号 | PZU22B2A,115 |
| 不同If时的电压-正向(Vf) | 1.1V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 17V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | SOD-323 |
| 其它名称 | 934062394115 |
| 功率-最大值 | 320mW |
| 功率耗散 | 320 mW |
| 包装 | 带卷 （TR） |
| 商标 | NXP Semiconductors |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±2% |
| 封装 | Reel |
| 封装/外壳 | SC-76，SOD-323 |
| 封装/箱体 | SOD-323 |
| 工作温度 | -55°C ~ 150°C |
| 工厂包装数量 | 3000 |
| 最大反向漏泄电流 | 50 nA |
| 最大工作温度 | + 150 C |
| 最大齐纳阻抗 | 25 Ohms |
| 最小工作温度 | - 55 C |
| 标准包装 | 3,000 |
| 正向电压下降 | 1.1 V at 100 mA |
| 电压-齐纳（标称值）(Vz) | 22V |
| 电压容差 | 2 % |
| 电压温度系数 | 18.4 mV/K |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 25 欧姆 |
| 齐纳电压 | 21.54 V |
| 齐纳电流 | 200 mA |
