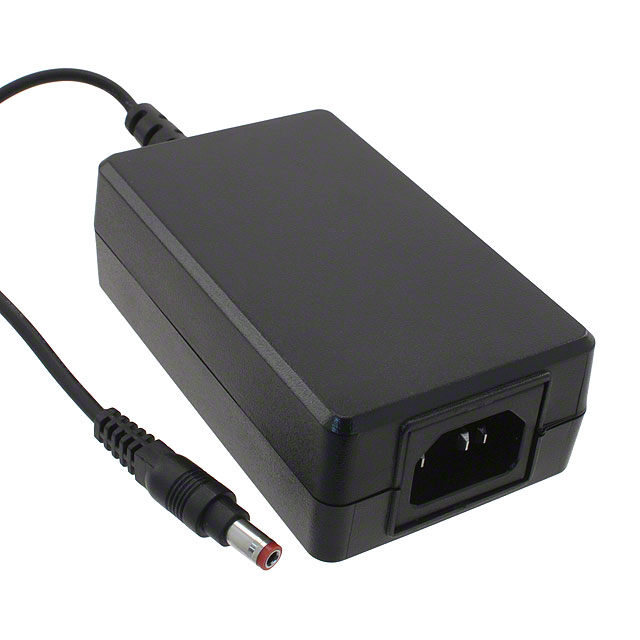

图片仅供参考

详细数据请看参考数据手册

Datasheet下载
  • 型号: PW153KB1503F01
  • 制造商: SL
  • 库位|库存: xxxx|xxxx
  • 要求:
数量阶梯 香港交货 国内含税
+xxxx $xxxx ¥xxxx

查看当月历史价格

查看今年历史价格

产品简介:

ICGOO电子元器件商城为您提供PW153KB1503F01由SL设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 PW153KB1503F01价格参考。SLPW153KB1503F01封装/规格:未分类, 暂无。您可以下载PW153KB1503F01参考资料、Datasheet数据手册功能说明书,资料中有PW153KB1503F01 详细功能的应用电路图电压和使用方法及教程。

产品参数 图文手册 常见问题
参数 数值
AC输入连接器

IEC 320-C14

产品目录

电源 - 外部/内部(外接)

描述

PS EXT 40W 15V @ 2.70A E-STAR

产品分类

AC DC 台式、壁式适配器

品牌

SL Power Electronics Manufacture of Condor/Ault Brands

数据手册

点击此处下载产品Datasheet

产品图片

产品型号

PW153KB1503F01

rohs

尚未确定供货商 / 尚未确定供货商

产品系列

PW153KB

使用地区

国际

功率(W)

40.5W

工作温度

0°C ~ 40°C

应用

ITE(商业)

形式

台式(3 管脚,不带软线)

效率

IV 级

极化

正极中心

标准包装

1

特性

OCP,SCP

电压-每连接器输出

15V

电压-输入

100 ~ 240 VAC

电流-输出(最大值)

2.7A

电源类型

开关

电线长度

70.9" (1.80m)

相关产品

/product-detail/zh/6872340FG/271-2628-ND/1902929

线路调节

±1%

负载调节

±5%

输出连接器

2.5mm 内径 x 5.5mm 外径 x 9.5mm 母形

重量

-
