Datasheet下载- 型号： PC817X9J000F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC817X9J000F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC817X9J000F价格参考。Sharp MicroelectronicsPC817X9J000F封装/规格：未分类， 暂无。您可以下载PC817X9J000F参考资料、Datasheet数据手册功能说明书，资料中有PC817X9J000F 详细功能的应用电路图电压和使用方法及教程。

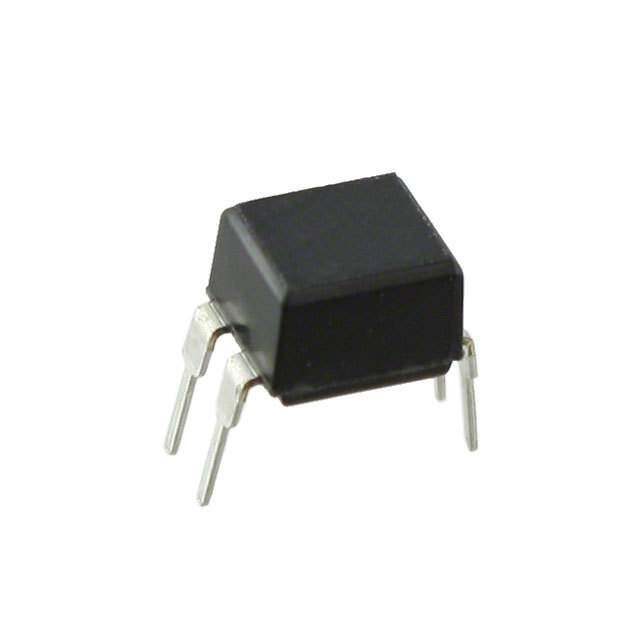

PC817X9J000F 是 Sharp Microelectronics（现属瑞萨电子旗下）推出的高性能光耦合器，属于光隔离器—晶体管输出型（光电晶体管输出），采用DIP-4封装，具有高隔离电压（≥5,000 Vrms）、高电流传输比（CTR：50–600% @ IF=5mA）、低输入驱动电流及良好温度稳定性。 其典型应用场景包括： ✅ 开关电源反馈回路：在AC-DC适配器、LED驱动电源中，用于隔离初级侧（高压侧）与次级侧（低压侧）的电压反馈信号（如配合TL431构成精密稳压环路），保障安全与EMI性能； ✅ 工业PLC与I/O模块：实现控制器与现场传感器/执行器（如继电器、电磁阀）之间的电气隔离，抗干扰、防地环路噪声； ✅ 家电控制板：如变频空调、洗衣机主控板中，隔离微控制器（MCU）与高压驱动电路（如压缩机驱动、电机驱动），提升系统可靠性； ✅ 通信接口隔离：在RS-232/RS-485等接口中提供基础电平转换与隔离保护（需搭配外围电路），防止高压窜入损坏MCU； ✅ 电池管理系统（BMS）：用于隔离采样信号或故障信号传输，满足功能安全基本要求（非ASIL级，但符合IEC 61000-4抗扰度需求）。 注意：该型号为通用型光耦，不适用于高速数字信号（如USB、CAN）隔离（带宽仅约80kHz），亦不可直接驱动大功率负载（需外接晶体管扩流）。设计时需关注CTR衰减及老化特性，建议留足余量并进行高温寿命验证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5KV TRANS 4DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/1092 |
| 产品图片 |
|
| 产品型号 | PC817X9J000F |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品目录页面 | |
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-2190-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 600% @ 5mA |
| 电流传输比（最小值） | 130% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
