Datasheet下载- 型号： PC3H7C
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3H7C由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3H7C价格参考。Sharp MicroelectronicsPC3H7C封装/规格：未分类， 暂无。您可以下载PC3H7C参考资料、Datasheet数据手册功能说明书，资料中有PC3H7C 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC3H7C是一款光隔离器（光电耦合器），属于晶体管输出型（光电晶体管输出），具有高隔离电压（5000 Vrms）、高电流传输比（CTR ≥ 100% @ IF = 5 mA）及紧凑的DIP-4封装。 其典型应用场景包括： 1. 工业控制接口：用于PLC输入模块中隔离现场开关信号（如接近开关、限位开关），防止高压/噪声干扰控制器主电路； 2. 电源反馈回路：在开关电源（SMPS）中，配合TL431等器件构成次级侧电压反馈通路，实现初级与次级间的电气隔离与稳压控制； 3. 微控制器I/O隔离：保护MCU（如STM32、Arduino）GPIO免受电机驱动、继电器线圈或交流负载产生的反电动势与地环路干扰； 4. 家电控制板：应用于空调、洗衣机等设备中，隔离用户操作面板（弱电）与压缩机/电机驱动电路（强电），提升安全性和抗扰度； 5. 通信接口隔离：在RS-232/RS-485收发器前端提供基础电平转换与隔离，增强系统可靠性（需搭配外围电路）。 PC3H7C不适用于高速数字通信（因响应时间较慢，tPHL/tPLH约3–18 μs），也不支持线性模拟信号传输，主要面向中低速、高可靠性、强隔离需求的数字信号隔离场合。选型时需注意驱动LED电流（推荐IF=5–10 mA）及负载电阻匹配，以确保晶体管饱和导通。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 2.5KV TRANS 4-MINI-FLAT |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

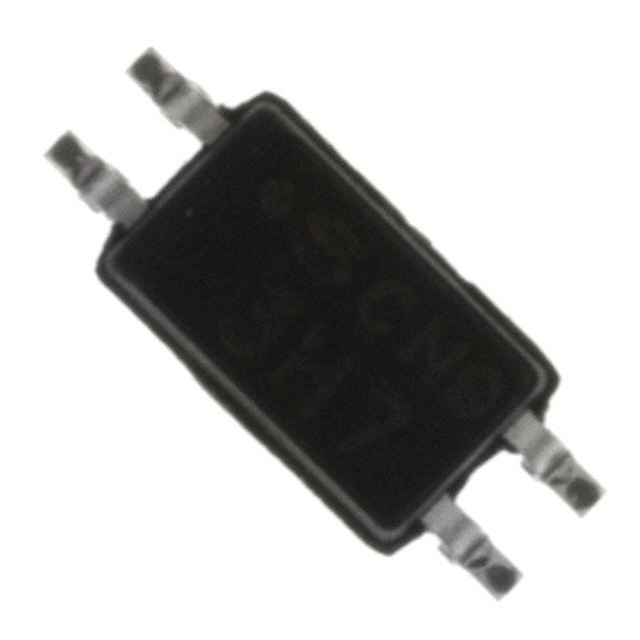

| 产品图片 |
|
| 产品型号 | PC3H7C |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 供应商器件封装 | 4-Mini-Flat |
| 其它名称 | 425-1354-1 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SOIC （0.173"， 4.40mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 2500Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 160% @ 1mA |
| 电流传输比（最小值） | 80% @ 1mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
