Datasheet下载- 型号： PC364N1
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC364N1由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC364N1价格参考。Sharp MicroelectronicsPC364N1封装/规格：未分类， 暂无。您可以下载PC364N1参考资料、Datasheet数据手册功能说明书，资料中有PC364N1 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下）的PC364N1是一款直流输入、光电晶体管输出型光隔离器（光耦），采用DIP-4封装，具有高隔离电压（5000 Vrms）、高电流传输比（CTR ≥ 50% @ IF = 5 mA）及良好的温度稳定性。 其典型应用场景包括： - 工业控制接口：用于PLC数字输入模块中，隔离现场开关/传感器信号（如限位开关、接近开关）与控制器微处理器，防止高压、噪声或地电位差干扰。 - 电源反馈回路：在开关电源（SMPS）中，配合TL431等基准源，构成次级侧电压反馈通路，实现初级-次级电气隔离与稳压控制。 - 电机驱动保护：隔离MCU PWM信号与IGBT/MOSFET栅极驱动电路，避免功率侧浪涌损坏低压控制侧。 - 通信接口隔离：在RS-232/RS-485收发器前端提供信号通道隔离，提升抗干扰能力与系统安全性。 - 医疗与测试设备：满足IEC 60601等安规要求，在病人连接设备中实现信号隔离，保障电气安全。 该器件适用于需中等速度（响应时间约4–18 μs）、高可靠性及强化隔离的直流信号隔离场合，不适用于高速数字通信（如USB、CAN）或模拟线性传输。使用时需注意合理设计LED限流电阻，并确保工作温度在–30°C 至 +100°C范围内以维持CTR性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 3.75KV TRANS 4-MINI-FLAT |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

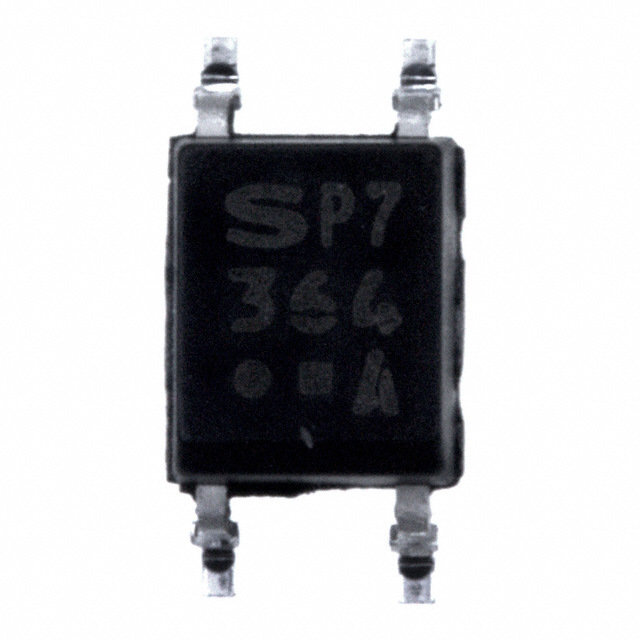

| 产品图片 |
|
| 产品型号 | PC364N1 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品目录绘图 |
|
| 供应商器件封装 | 4-Mini-Flat |
| 其它名称 | 425-1336-1 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 10mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 300% @ 500µA |
| 电流传输比（最小值） | 100% @ 500µA |
| 输入类型 | AC，DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
