Datasheet下载- 型号： NTLUD3191PZTBG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTLUD3191PZTBG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTLUD3191PZTBG价格参考。ON SemiconductorNTLUD3191PZTBG封装/规格：未分类， 暂无。您可以下载NTLUD3191PZTBG参考资料、Datasheet数据手册功能说明书，资料中有NTLUD3191PZTBG 详细功能的应用电路图电压和使用方法及教程。
NTLUD3191PZTBG 是安森美（ON Semiconductor）推出的双通道P沟道增强型MOSFET阵列，采用微型无铅TSOP-6封装，具有低导通电阻（Rds(on)典型值仅85mΩ @ Vgs = –4.5V）、小尺寸、高能效和ESD保护等特点。其主要应用场景包括： 1. 便携式电子设备电源管理：如智能手机、平板电脑、TWS耳机等中的负载开关与电池保护电路，用于控制外设供电通断，实现低功耗待机与快速响应。 2. USB接口电源开关：作为USB 2.0/3.0端口的过流保护与热插拔控制器件，支持反向电流阻断（因P-MOS特性），防止电源回灌。 3. 逻辑电平转换与信号切换：在低压（1.8V–5V）系统中配合MCU GPIO驱动，实现I²C、SPI等总线的双向电平转换或信号选通。 4. LED背光/指示灯驱动：用于中小电流LED阵列的独立通道调光控制（需外置限流电阻），适用于消费类面板与人机界面。 5. DC-DC转换器辅助电路：在同步降压拓扑中用作自举电路或使能控制开关，或作为次级侧同步整流的辅助驱动开关。 该器件不适用于大功率主开关或高频硬开关场景（受限于SOA与封装散热），但凭借双通道集成、低静态电流（<1μA关断漏电）及AEC-Q101兼容性（部分批次），亦可拓展至车载信息娱乐系统中的非安全相关子模块。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET P-CH 20V 1.7A DUAL 6UDFN |
| 产品分类 | FET - 阵列 |
| FET功能 | 逻辑电平门 |
| FET类型 | 2 个 P 沟道（双） |
| 品牌 | ON Semiconductor |
| 数据手册 | |

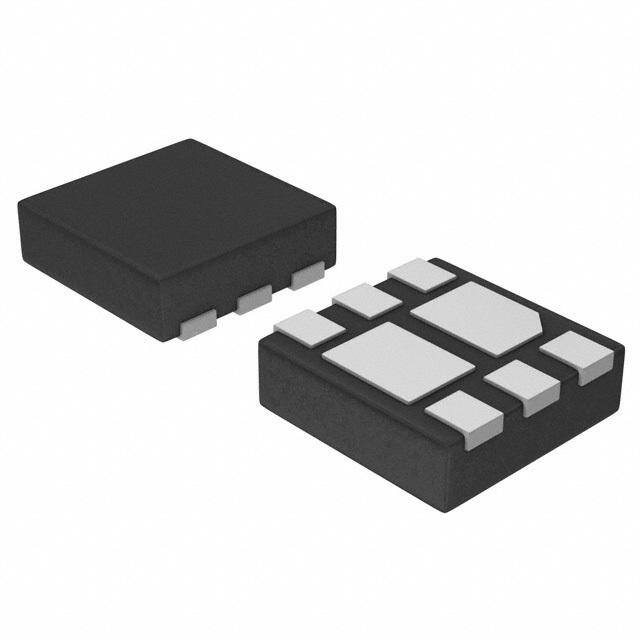

| 产品图片 |
|
| 产品型号 | NTLUD3191PZTBG |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 1V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 160pF @ 10V |
| 不同Vgs时的栅极电荷(Qg) | 3.5nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 250 毫欧 @ 1.5A，4.5V |
| 供应商器件封装 | 6-UDFN（1.6x1.6） |
| 功率-最大值 | 500mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-UFDFN 裸露焊盘 |
| 标准包装 | 3,000 |
| 漏源极电压(Vdss) | 20V |
| 电流-连续漏极(Id)（25°C时） | 1.1A |
