产品简介:
ICGOO电子元器件商城为您提供NSBC114TDXV6T1由ON Semiconductor设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 NSBC114TDXV6T1价格参考。ON SemiconductorNSBC114TDXV6T1封装/规格:未分类, 暂无。您可以下载NSBC114TDXV6T1参考资料、Datasheet数据手册功能说明书,资料中有NSBC114TDXV6T1 详细功能的应用电路图电压和使用方法及教程。
NSBC114TDXV6T1 是安森美(ON Semiconductor)推出的双极结型晶体管(BJT)阵列,内置偏置电阻(预偏置),采用SOT-563封装(6引脚),内含两个NPN晶体管,每路均集成基极-发射极和基极-集电极偏置电阻(典型R1 = R2 = 10 kΩ),简化外围电路设计。 其典型应用场景包括: ✅ 数字逻辑电平转换与驱动:如将MCU的3.3 V/5 V GPIO信号直接驱动LED、小型继电器或MOSFET栅极; ✅ 多路开关控制:在空间受限的便携设备(如智能穿戴、IoT传感器节点)中,替代分立三极管+电阻方案,节省PCB面积; ✅ 工业I/O接口:用于PLC模块、HMI面板的输入信号调理或输出端口缓冲,提供可靠电平切换与电流放大(IC max = 100 mA,hFE ≈ 160–470); ✅ LED矩阵/段码驱动:双通道结构便于驱动共阴极LED的行/列扫描,内置偏置确保稳定导通; ✅ 电池供电设备:低待机电流(IB ≈ 0.3 mA @ VCC=5 V)、高噪声容限,提升系统能效与抗干扰能力。 该器件支持无外部偏置电阻工作,显著降低BOM成本与设计复杂度,适用于对尺寸、可靠性及量产一致性要求较高的消费电子、工业控制与汽车电子(非安全关键子系统)领域。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS DUAL NPN SOT563 |
| 产品分类 | 晶体管(BJT) - 阵列﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

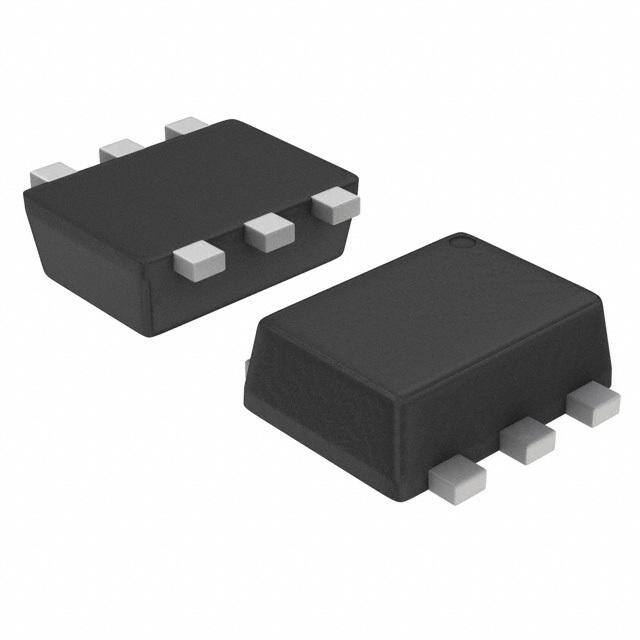

| 产品图片 |
|
| 产品型号 | NSBC114TDXV6T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值(最大值) | 250mV @ 1mA,10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)(最小值) | 160 @ 5mA,10V |
| 供应商器件封装 | SOT-563 |
| 其它名称 | NSBC114TDXV6TOSCT |
| 功率-最大值 | 500mW |
| 包装 | 剪切带 (CT) |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-563,SOT-666 |
| 晶体管类型 | 2 个 NPN 预偏压式(双) |
| 标准包装 | 10 |
| 电压-集射极击穿(最大值) | 50V |
| 电流-集电极(Ic)(最大值) | 100mA |
| 电流-集电极截止(最大值) | 500nA |
| 电阻器-发射极基底(R2)(Ω) | - |
| 电阻器-基底(R1)(Ω) | 10k |
| 频率-跃迁 | - |
