Datasheet下载- 型号： NP3500SAT3G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NP3500SAT3G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NP3500SAT3G价格参考。ON SemiconductorNP3500SAT3G封装/规格：未分类， 暂无。您可以下载NP3500SAT3G参考资料、Datasheet数据手册功能说明书，资料中有NP3500SAT3G 详细功能的应用电路图电压和使用方法及教程。
NP3500SAT3G 是安森美（ON Semiconductor）推出的晶闸管型瞬态电压抑制器（TVS Thyristor），主要用于高能量、大电流的过压保护场景。其典型应用包括： - 通信接口保护：如RS-485、RS-232、CAN总线等工业通信端口，可承受IEC 61000-4-5（雷击浪涌，±1kV/42Ω或±2kV/2Ω）及IEC 61000-4-2（ESD ±30kV接触放电）严苛测试； - 直流电源输入端防护：适用于安防摄像头、POS终端、工业控制模块等24V/48V供电系统，防止雷击感应、开关浪涌或负载突变引起的瞬态高压（钳位电压约120V，峰值脉冲电流达350A）； - 汽车电子辅助系统：满足AEC-Q101认证，可用于车载信息娱乐系统、车身控制模块（BCM）中非12V主电源线路的二级ESD/浪涌防护； - AC/DC适配器与电源适配器输出侧保护：配合MOV或前端GDT实现多级防护，提升系统可靠性。 该器件采用SMB封装（DO-214AA），响应时间极快（<1 ns），导通后维持低箝位电压与高浪涌耐受能力，适合需快速关断、低漏流（<1 μA）及长期稳定运行的嵌入式设备。注意：需合理设计PCB布局（短而宽的走线、就近接地）并配合保险丝或限流电阻以实现可靠失效保护。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护半导体 |
| 描述 | IC THY SURGE PROTECTOR 350V SMB硅对称二端开关元件 50A 350V TSPD SMB |
| 产品分类 | TVS - 晶闸管分离式半导体 |
| 品牌 | ON Semiconductor |
| 产品手册 | |

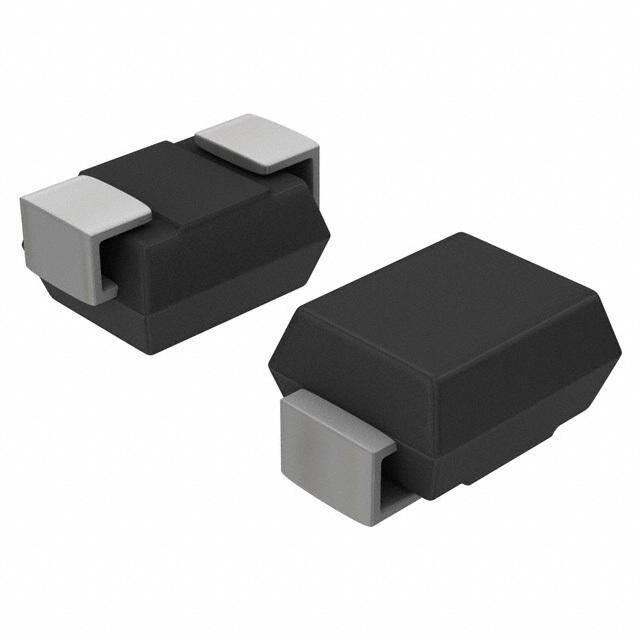

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,硅对称二端开关元件,ON Semiconductor NP3500SAT3G- |
| 数据手册 | |
| 产品型号 | NP3500SAT3G |
| PCN过时产品 | |
| 不重复通态电流 | 150 A |
| 产品种类 | 硅对称二端开关元件 |
| 保持电流Ih最大值 | 250 mA (Typ) |
| 元件数 | 1 |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.005 mA |
| 包装 | 带卷 （TR） |
| 商标 | ON Semiconductor |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | DO-214AA，SMB |
| 封装/箱体 | SMB |
| 工作结温 | - 40 C to + 150 C |
| 工厂包装数量 | 2500 |
| 开启状态电压 | 4 V |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 2,500 |
| 电压-导通 | 400V |
| 电压-断态 | 320V |
| 电压-通态 | 4V |
| 电容 | 28pF |
| 电流-保持(Ih) | 150mA |
| 电流-峰值脉冲(10/1000µs) | 50A |
| 电流-峰值脉冲(8/20µs) | - |
| 电流额定值 | 2.2 A |
| 转折电流VBO | 400 V |
| 额定重复关闭状态电压VDRM | 320 V |
