Datasheet下载- 型号： NP04SB4R7N
- 制造商： TAIYO YUDEN-XENTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NP04SB4R7N由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NP04SB4R7N价格参考。TAIYO YUDEN-XENTEKNP04SB4R7N封装/规格：未分类， 暂无。您可以下载NP04SB4R7N参考资料、Datasheet数据手册功能说明书，资料中有NP04SB4R7N 详细功能的应用电路图电压和使用方法及教程。

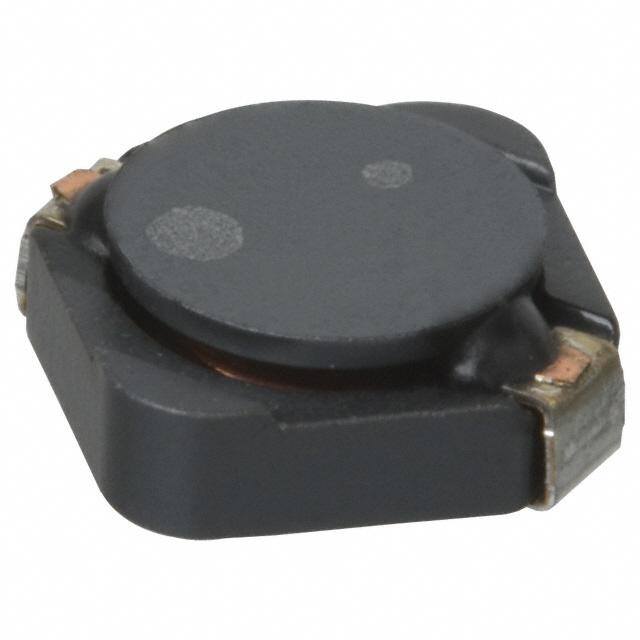

Taiyo Yuden（太阳诱电）NP04SB4R7N是一款小型、高可靠性、屏蔽型功率电感器（固定电感器），电感值为4.7 µH（±30%），额定电流达3.2 A（DC），采用铁氧体磁芯与一体成型（Molded）结构，具备低直流电阻（典型值25 mΩ）、优异的抗饱和特性和良好的EMI抑制能力。 其典型应用场景包括： - DC-DC降压转换器（Buck Converter）的输出滤波电感：广泛用于智能手机、平板电脑、可穿戴设备等便携式电子产品的电源管理模块（PMIC），为处理器、内存、摄像头模组等提供稳定低压供电（如1.2 V/1.8 V/3.3 V）。 - 负载点电源（POL）和板载稳压器（VRM）前端储能电感：适用于FPGA、ASIC、SoC等高性能芯片的局部供电系统，满足瞬态响应快、纹波小、空间紧凑的要求。 - 工业与通信设备中的次级侧DC-DC模块：如光模块（SFP+、QSFP）、基站射频单元、PLC控制器等对温升、长期可靠性和抗振动有较高要求的场景。 该器件符合RoHS标准，工作温度范围为–40°C 至 +125°C（含自温升），支持无铅回流焊，适合高密度贴装。其屏蔽结构有效降低电磁干扰，提升系统EMC性能。综上，NP04SB4R7N主要面向高效率、小体积、高可靠性的中功率（约5–15 W级）开关电源应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 50 毫欧最大 |
| 描述 | INDUCTOR 4.7UH 1.2A 30% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Taiyo Yuden |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | NP04SB4R7N |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | NP |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 其它名称 | 587-1674-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.197" 长 x 0.197" 宽（5.00mm x 5.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±30% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | -25°C ~ 105°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 10 |
| 电感 | 4.7µH |
| 电流-饱和值 | 1.2A |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | 30MHz |
| 额定电流 | 2.3A |
| 高度-安装（最大值） | 0.079"（2.00mm） |
