Datasheet下载- 型号： MR3JTR200
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MR3JTR200由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MR3JTR200价格参考。STACKPOLE ELECTRONICS INC.MR3JTR200封装/规格：未分类， 暂无。您可以下载MR3JTR200参考资料、Datasheet数据手册功能说明书，资料中有MR3JTR200 详细功能的应用电路图电压和使用方法及教程。

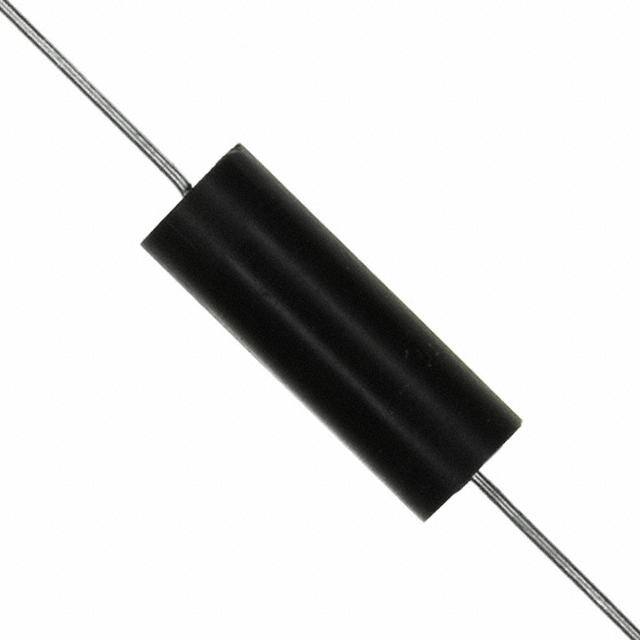

MR3JTR200 是 Stackpole Electronics Inc. 推出的一款通孔式金属膜电阻器（Metal Film Resistor），阻值为 0.2 Ω（R200 表示 0.200 Ω），功率额定值为 3 W，精度 ±5%，温度系数典型值 ±100 ppm/°C，采用轴向引线、环氧树脂封装结构。 其低阻值、中等功率与良好稳定性特点，使其典型应用场景包括： 1. 电流检测（Current Sensing）：常用于开关电源、电机驱动或电池管理系统（BMS）中，作为采样电阻，配合运放或专用电流检测IC，实现高精度负载电流监测； 2. 电源输出端限流/过流保护电路：串联于DC输出回路，配合比较器或保护IC实现快速过流响应； 3. 工业控制板与电源模块中的功率级反馈/校准网络：在稳压反馈环路或功率器件栅极驱动偏置电路中提供稳定基准； 4. 测试设备与仪器仪表的精密分流应用：适用于需兼顾功耗与温漂的中低频测量场景（注意：非四端开尔文结构，高精度场合建议选用专用四端电阻）。 需注意：该型号为通孔安装，适用于传统PCB插件工艺及需更高机械强度/散热裕量的设计；不适用于高频或微欧级超高精度场景。实际使用时应确保PCB铜箔散热设计，并留足功率降额余量（如70℃环境建议按≤2W使用）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CURRENT SENSE .2 OHM 3W 5% |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MR3JTR200 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MR |
| 供应商器件封装 | 轴向 |
| 其它名称 | MR 3 0.2 5% R |
| 功率(W) | 3W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.205" 直径 x 0.560" 长（5.21mm x 14.22mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 金属元素 |
| 标准包装 | 750 |
| 温度系数 | - |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.2 |
| 端子数 | 2 |
| 高度 | - |
