Datasheet下载- 型号： MPLAD15KP9.0AE3
- 制造商： MICRO-SEMI
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MPLAD15KP9.0AE3由MICRO-SEMI设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MPLAD15KP9.0AE3价格参考。MICRO-SEMIMPLAD15KP9.0AE3封装/规格：未分类， 暂无。您可以下载MPLAD15KP9.0AE3参考资料、Datasheet数据手册功能说明书，资料中有MPLAD15KP9.0AE3 详细功能的应用电路图电压和使用方法及教程。
MPLAD15KP9.0AE3 是 Microsemi Corporation（现属 Microchip Technology）推出的高功率瞬态电压抑制（TVS）二极管，属于MPLAD系列，额定峰值脉冲功率达15kW，击穿电压典型值为9.0V（VBR），钳位电压约14.5V（IPP=1030A时），具有极快响应（<1 ns）和优异的浪涌吸收能力。 其主要应用场景包括： - 工业电源与电机驱动系统：用于保护PLC、变频器、伺服驱动器等设备中的敏感控制电路免受雷击或开关感应产生的高压浪涌（如IEC 61000-4-5 Level 4）； - 通信基础设施：在基站电源输入端、以太网供电（PoE）接口或光纤收发模块前端，提供±15kV ESD（IEC 61000-4-2）及大能量雷击防护； - 铁路与轨道交通电子设备：满足EN 50155标准要求，在车载电源、信号采集单元中抑制牵引系统引起的强电磁干扰和浪涌； - 新能源领域：光伏逆变器直流侧输入端、储能系统BMS保护电路，抵御电网波动及雷电耦合冲击； - 军工与航空电子：因具备高可靠性、宽温范围（–65°C ~ +175°C）及符合MIL-STD-750/2020测试规范，适用于严苛环境下的关键接口防护。 该器件采用DO-218AB封装，体积紧凑、散热性能好，适合高密度PCB布局，常与保险丝、共模电感配合构成多级防护方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 9VWM 15.4VC PLAD |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi HI-REL [MIL] |
| 数据手册 | http://www.microsemi.com/document-portal/doc_download/9522-mplad15kp |

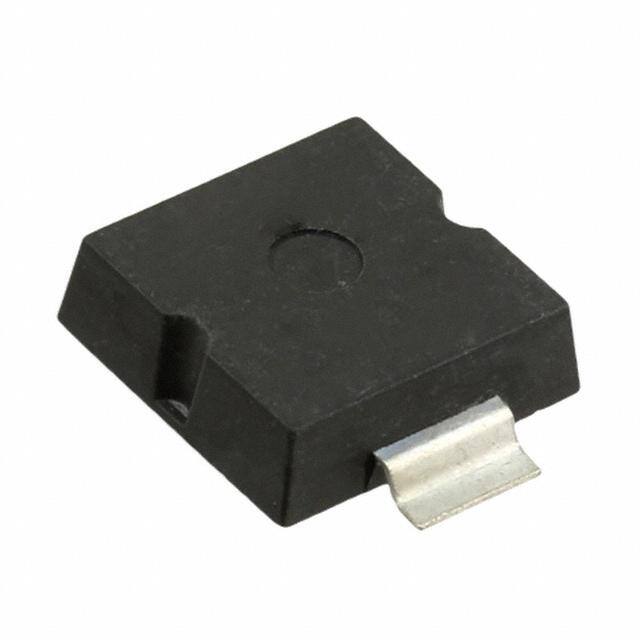

| 产品图片 | |
| 产品型号 | MPLAD15KP9.0AE3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | PLAD |
| 其它名称 | 1086-7329 |
| 功率-峰值脉冲 | 15000W （15kW） |
| 包装 | 散装 |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 非标准型 SMD |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 10V |
| 电压-反向关态（典型值） | 9V |
| 电压-箝位（最大值）@Ipp | 15.4V |
| 电流-峰值脉冲(10/1000µs) | 975A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
