Datasheet下载- 型号： MPLAD15KP20CAE3
- 制造商： MICRO-SEMI
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MPLAD15KP20CAE3由MICRO-SEMI设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MPLAD15KP20CAE3价格参考。MICRO-SEMIMPLAD15KP20CAE3封装/规格：未分类， 暂无。您可以下载MPLAD15KP20CAE3参考资料、Datasheet数据手册功能说明书，资料中有MPLAD15KP20CAE3 详细功能的应用电路图电压和使用方法及教程。

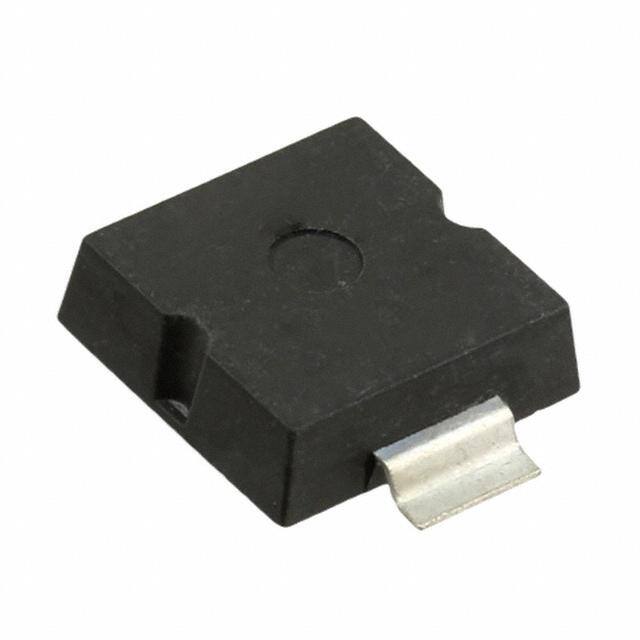

MPLAD15KP20CAE3 是 Microsemi Corporation（现属 Microchip Technology）推出的高功率双向TVS（瞬态电压抑制）二极管，属于MPLAD系列，额定峰值脉冲功率达15kW（10/1000μs波形），击穿电压典型值约22.2V，最大钳位电压为32.4V（在峰值脉冲电流下），适用于严苛的浪涌防护场景。 其主要应用场景包括： - 工业自动化系统：保护PLC I/O端口、传感器接口及现场总线（如Profibus、CAN总线）免受雷击感应浪涌和开关噪声影响； - 通信设备电源与信号端口：用于基站电源输入级、PoE供电接口或RS-485/RS-232收发器前端，提供IEC 61000-4-5 Level 4（4kV/2Ω耦合）等级的浪涌防护； - 铁路与轨道交通电子设备：满足EN 50155标准中对高压瞬变（如电弧、牵引系统干扰）的抗扰度要求； - 新能源系统：在光伏逆变器直流侧或储能系统BMS采样电路中，抑制DC母线上的操作过电压与雷电传导浪涌； - 医疗设备外围接口：保障连接外部设备（如打印机、网络模块）的端口ESD与EFT防护，符合IEC 61000-4-2（±15kV空气放电）及IEC 61000-4-4要求。 该器件采用DO-218AB封装，具备低箝位比、快速响应（<1ns）、高可靠性及AEC-Q200兼容性（部分批次），适合空间受限但需强健防护的高可靠性应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 20VWM 32.4VC PLAD |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi HI-REL [MIL] |
| 数据手册 | http://www.microsemi.com/document-portal/doc_download/9522-mplad15kp |
| 产品图片 | |
| 产品型号 | MPLAD15KP20CAE3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | PLAD |
| 其它名称 | 1086-7231 |
| 功率-峰值脉冲 | 15000W （15kW） |
| 包装 | 散装 |
| 单向通道 | - |
| 双向通道 | 1 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 非标准型 SMD |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 22.2V |
| 电压-反向关态（典型值） | 20V |
| 电压-箝位（最大值）@Ipp | 32.4V |
| 电流-峰值脉冲(10/1000µs) | 462A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
