Datasheet下载- 型号： MPLAD15KP20CA
- 制造商： MICRO-SEMI
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MPLAD15KP20CA由MICRO-SEMI设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MPLAD15KP20CA价格参考。MICRO-SEMIMPLAD15KP20CA封装/规格：未分类， 暂无。您可以下载MPLAD15KP20CA参考资料、Datasheet数据手册功能说明书，资料中有MPLAD15KP20CA 详细功能的应用电路图电压和使用方法及教程。
MPLAD15KP20CA 是 Microsemi Corporation（现属 Microchip Technology）推出的高功率双向瞬态电压抑制二极管（TVS），属于MPLAD系列，峰值脉冲功率达15kW，反向击穿电压标称值为20V（VBR ≈ 22.2–24.5V），钳位电压约32.4V（IPP=463A时）。 其典型应用场景包括： - 工业电源与电机驱动系统：用于保护PLC、变频器、伺服驱动器等设备的直流母线或控制电路，抵御开关噪声、电感关断浪涌及雷击感应过电压。 - 通信基础设施：在基站电源输入端、以太网供电（PoE++）接口或RS-485/422总线端口，提供IEC 61000-4-5（浪涌）和IEC 61000-4-4（EFT）等级防护。 - 铁路与轨道交通电子设备：满足EN 50155标准，防护牵引系统中因电磁兼容（EMC）问题引发的高压瞬变。 - 新能源系统：如光伏逆变器直流侧输入端，抑制雷击或电网切换引起的共模/差模浪涌。 该器件采用DO-218AB封装，具备低钳位比、快速响应（<1ns）、高可靠性及AEC-Q200兼容性（部分批次），适用于需承受重复大能量冲击且空间受限的严苛环境。注意：须配合PCB布局优化（短路径、低电感接地）及前端限流措施（如保险丝、PTC）以发挥最佳保护效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 20VWM 32.4VC PLAD |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi HI-REL [MIL] |
| 数据手册 | http://www.microsemi.com/document-portal/doc_download/9522-mplad15kp |

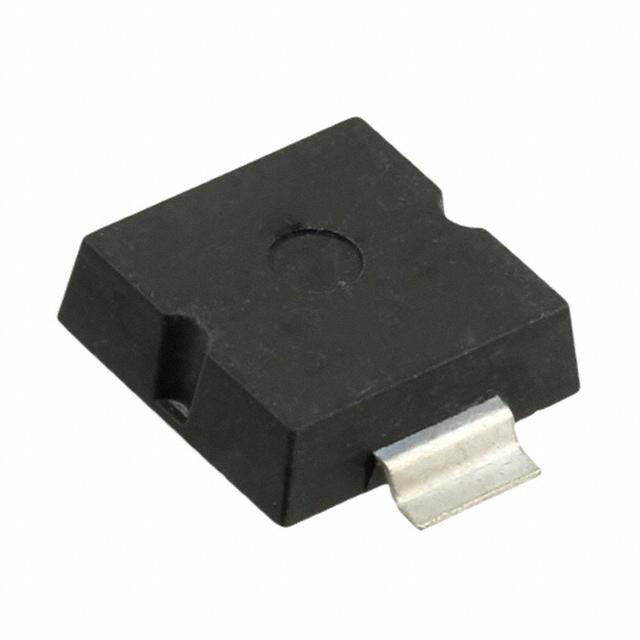

| 产品图片 | |
| 产品型号 | MPLAD15KP20CA |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | PLAD |
| 其它名称 | 1086-7230 |
| 功率-峰值脉冲 | 15000W （15kW） |
| 包装 | 散装 |
| 单向通道 | - |
| 双向通道 | 1 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 非标准型 SMD |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 22.2V |
| 电压-反向关态（典型值） | 20V |
| 电压-箝位（最大值）@Ipp | 32.4V |
| 电流-峰值脉冲(10/1000µs) | 462A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
