Datasheet下载- 型号： MP2-S120-51M1-C-KR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MP2-S120-51M1-C-KR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MP2-S120-51M1-C-KR价格参考。3MMP2-S120-51M1-C-KR封装/规格：未分类， 暂无。您可以下载MP2-S120-51M1-C-KR参考资料、Datasheet数据手册功能说明书，资料中有MP2-S120-51M1-C-KR 详细功能的应用电路图电压和使用方法及教程。
3M MP2-S120-51M1-C-KR 是一款专用于背板连接系统的高可靠性专用连接器，属于3M公司MP系列高速背板互连解决方案。该型号为直插式（Through-Board）、双排、120位（60×2）针脚结构，采用镀金接触面与优化的信号完整性设计，支持高达25 Gbps的差分信号传输速率（兼容PCIe Gen4/Gen5、SAS/SATA等协议），并具备优异的EMI屏蔽性能和机械锁扣结构（C-KR后缀代表带金属屏蔽罩与卡扣锁定功能）。 典型应用场景包括：高端通信设备（如5G基站基带单元BBU、核心路由器/交换机背板）、企业级服务器与AI加速服务器（用于CPU、GPU、FPGA模块与背板间的高速互连）、工业自动化控制器背板系统，以及医疗影像设备（如CT/MRI主机内多板卡高密度数据汇聚）。其耐高温（-40℃～+105℃）、抗振动及高插拔寿命（≥500次）特性，亦适用于轨道交通车载计算平台与军工加固型背板系统。该连接器需配合3M指定的PCB堆叠规范及压接工艺使用，确保阻抗连续性与信号完整性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN SOCKET 120POS 5ROW R/A GOLD |
| 产品分类 | 背板连接器 - 专用 |
| 品牌 | 3M |
| 数据手册 | |

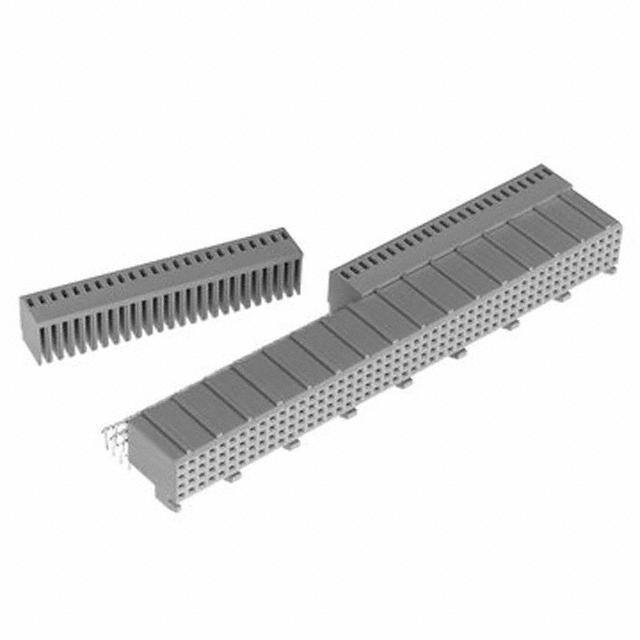

| 产品图片 |
|
| 产品型号 | MP2-S120-51M1-C-KR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MetPak™ MP2 |
| 其它名称 | 00051111940501 |
| 列数 | - |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 板边缘，通孔，直角 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 5 |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 480 |
| 特性 | 板导轨，板锁，衬垫 |
| 端接 | 焊接 |
| 触头布局（典型） | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器样式 | Futurebus+® |
| 连接器用途 | 背板 |
| 连接器类型 | 插座，母形插口 |
| 针脚数 | 120 |
| 间距 | 0.079"（2.00mm） |
| 颜色 | 浅褐 |
| 额定电压 | - |
| 额定电流 | 1.5A |
